Регулировка осевого зазора упорного диска тормоза (BRAKE REACTION PLATE END PLAY)

Замените нажимной диск (pressure plate) тормоза первой передачи и передачи заднего

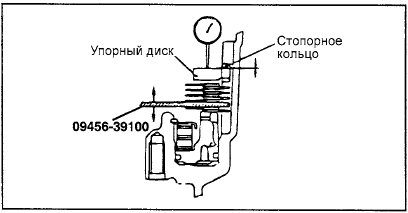

Замените нажимной диск (pressure plate) тормоза первой передачи и передачи заднего хода специальным приспособлением, и затем установите диск с накладками (brake disk), диск без накладок (brake plate) и стопорное кольцо, как показано на рисунке. Установите упорный диск и снятое ранее оригинальное стопорное кольцо. Перемещая специальное приспособление измерьте осевой зазор, и затем, если осевой зазор не соответствует номинальному значению, то отрегулируйте его заменив оригинальное стопорное кольцо новым соответствующей толщины.

Номинальное значение: 0,0 – 0,16 мм (Смотрите справочную таблицу "Стопорные кольца и проставки для регулировки зазоров").
