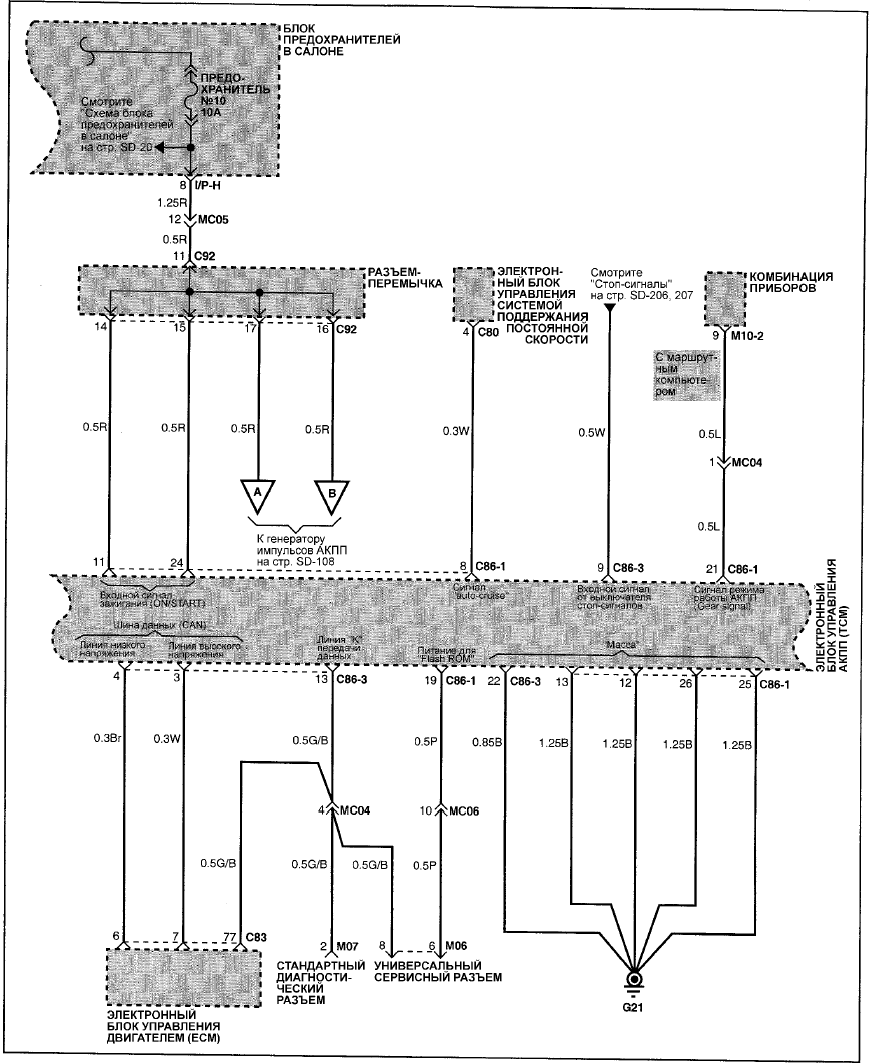

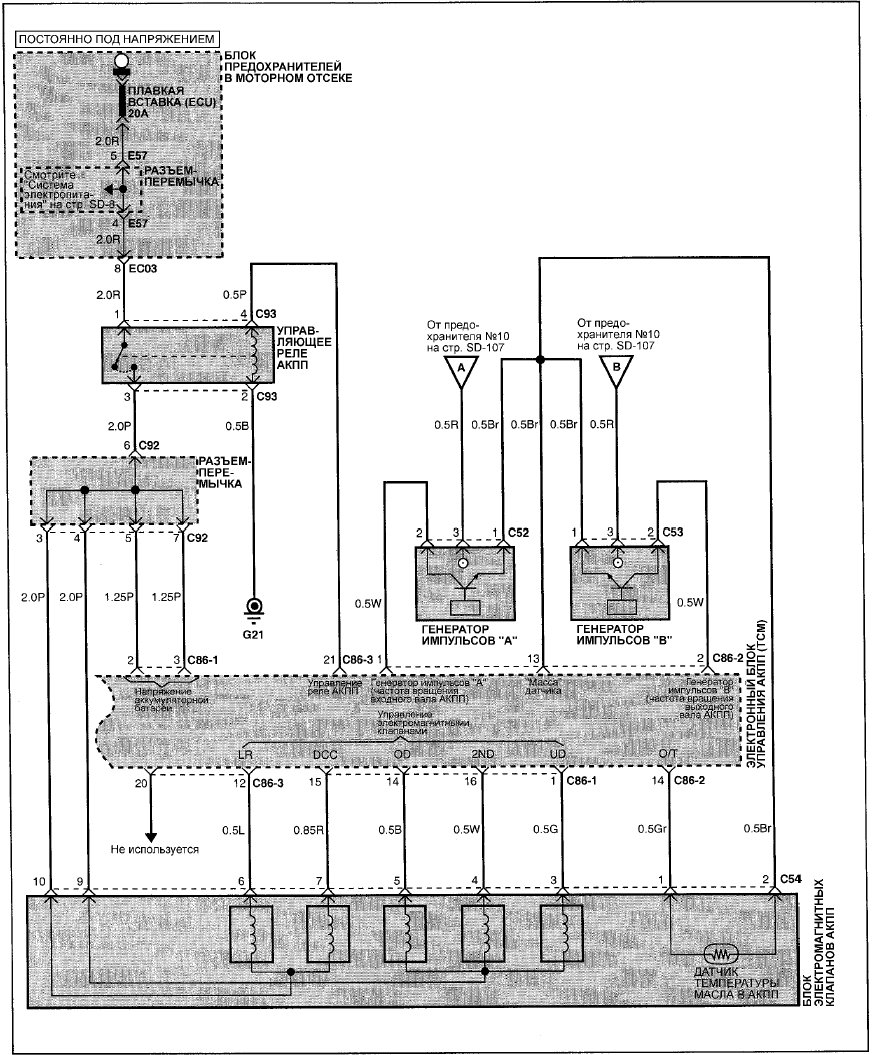

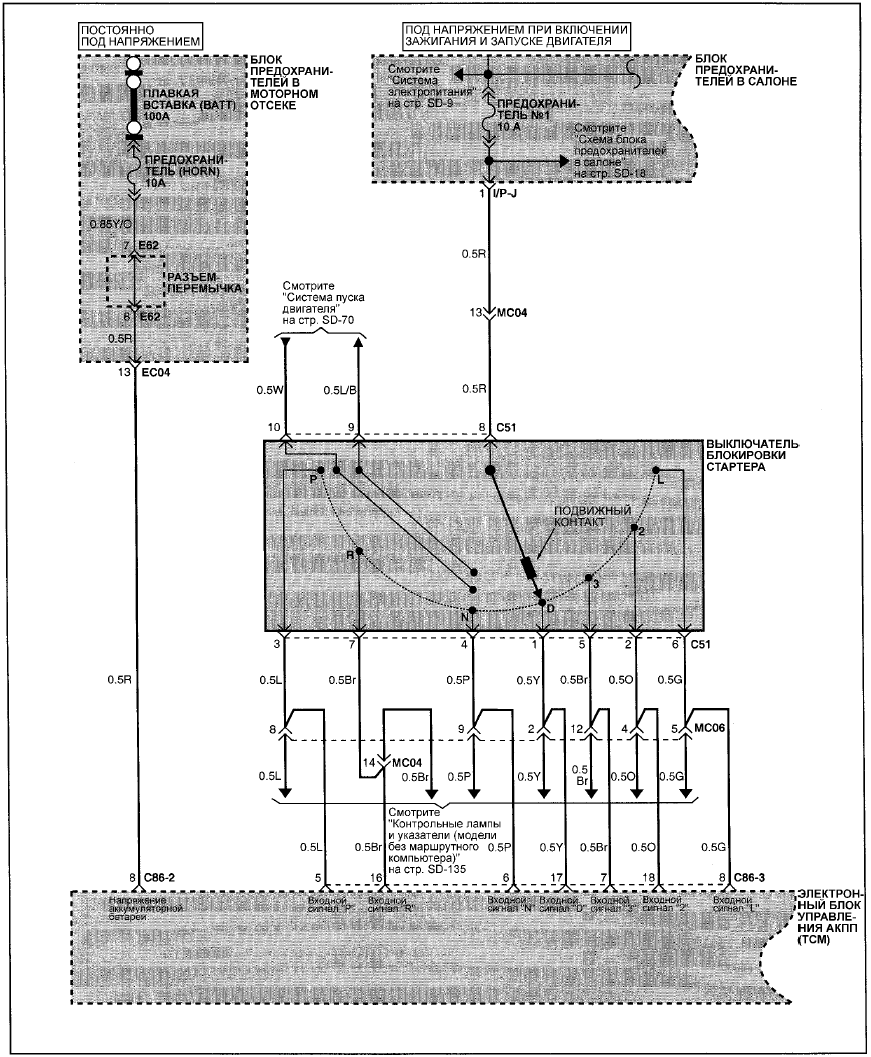

Электросхема системы управления АКПП (1.8/2.0L I4)

ЭЛЕКТРОСХЕМА СИСТЕМЫ УПРАВЛЕНИЯ АКПП (1.8/2.0L I4) ЭЛЕКТРОСХЕМА СИСТЕМЫ УПРАВЛЕНИЯ АКПП (1.8/2.0L I4)


ЭЛЕКТРОСХЕМА СИСТЕМЫ УПРАВЛЕНИЯ АКПП (1.8/2.0L I4)


ЭЛЕКТРОСХЕМА СИСТЕМЫ УПРАВЛЕНИЯ АКПП (1.8/2.0L I4)
