Общая информация

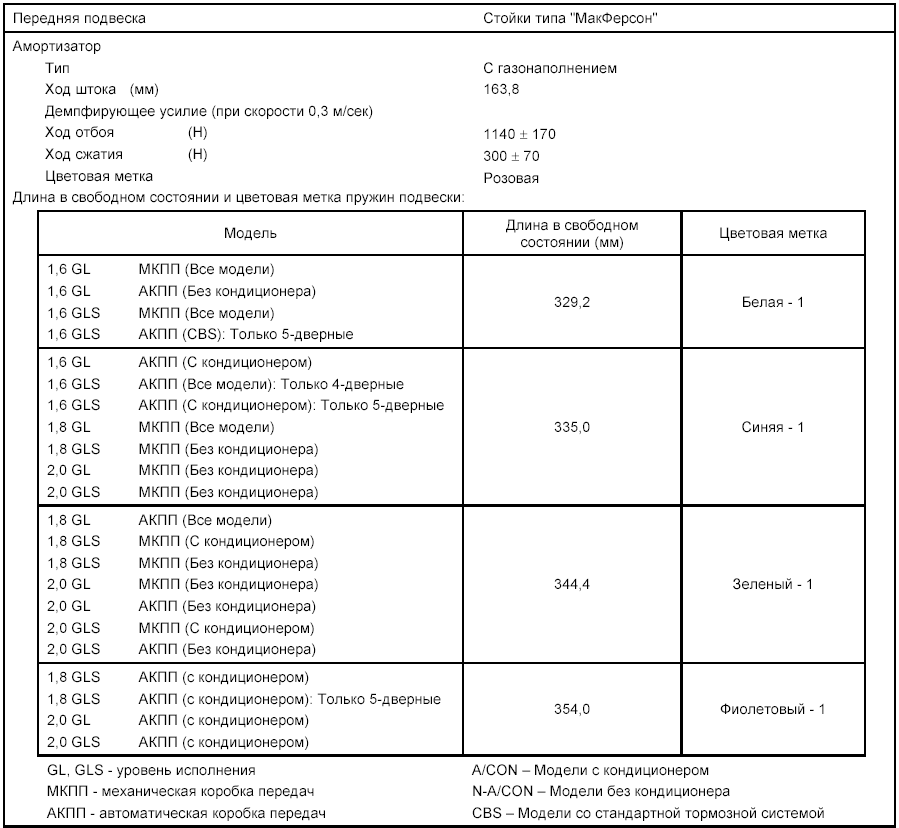

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

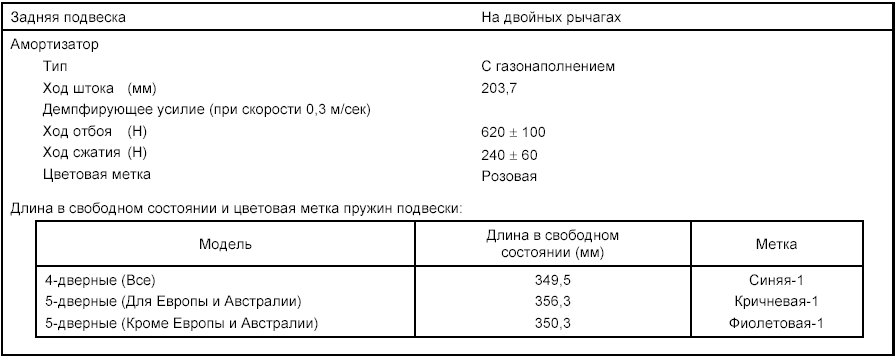

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

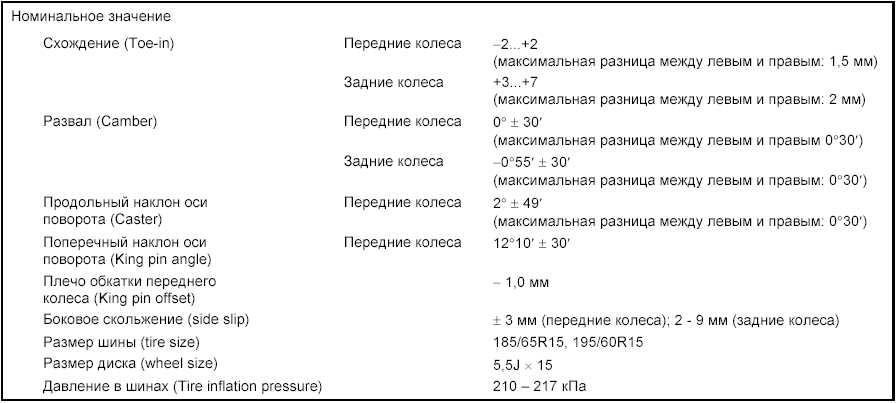

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ


ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

ПРИМЕЧАНИЕ:

Плечо обкатки переднего колеса - это расстояние между точкой пересечения оси поворота с плоскостью дороги и центром контакта шины с дорогой.

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование Момент затяжки (Нм)
Гайка крепления колеса Гайка крепления вала привода колеса Гайка крепления демпфирующей опоры передней стойки подвески (верхние) Гайка крепления передней стойки в сборе к поворотному кулаку (нижние) Контргайка крепления опоры передней стойки Гайка крепления шаровой опоры нижнего рычага к поворотному кулаку Болт крепления втулки "А" нижнего рычага Болт крепления втулки "G" нижнего рычага Болт кронштейна крепления переднего стабилизатора Шаровой шарнир наконечника рулевой тяги к поворотному кулаку Контргайка наконечника рулевой тяги Гайка крепления стойки стабилизатора Гайка крепления верхней опоры задней стойки подвески Гайка крепления задней стойки подвески к кулаку колеса Контргайка крепления опоры задней стойки подвески Гайка крепления стабилизатора поперечной устойчивости к стойке стабилизатора Болт кронштейна крепления заднего стабилизатора Регулировочная гайка наконечника поперечного рычага задней подвески Болт крепления поперечного рычага задней подвески Болт крепления задней поперечной балки Гайка крепления продольного рычага подвески к кронштейну продольного рычага Болт крепления кронштейна продольного рычага к кузову 90 - 110 200 - 260 40 - 50 110 - 130 50 - 70 60 - 72 130 - 150 130 - 150 30 - 45 24 - 34 50 - 55 35 - 45 40 - 50 110 - 130 40 - 55 35 - 45 17 - 26 50 - 60 130 - 150 100 - 120 100 - 120 40 - 50



ВНИМАНИЕ

ВНИМАНИЕ

После снятия замените самоконтрящиеся гайки новыми.

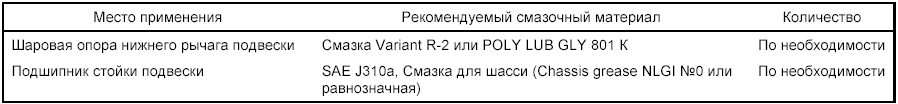

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Место применения Рекомендуемый смазочный материал Количество
Шаровая опора нижнего рычага подвески Подшипник стойки подвески Смазка Variant R-2 или POLY LUB GLY 801 К SAE J310a, Смазка для шасси (Chassis grease NLGI №0 или равнозначная) По необходимости По необходимости
