Продольный рычаг подвески

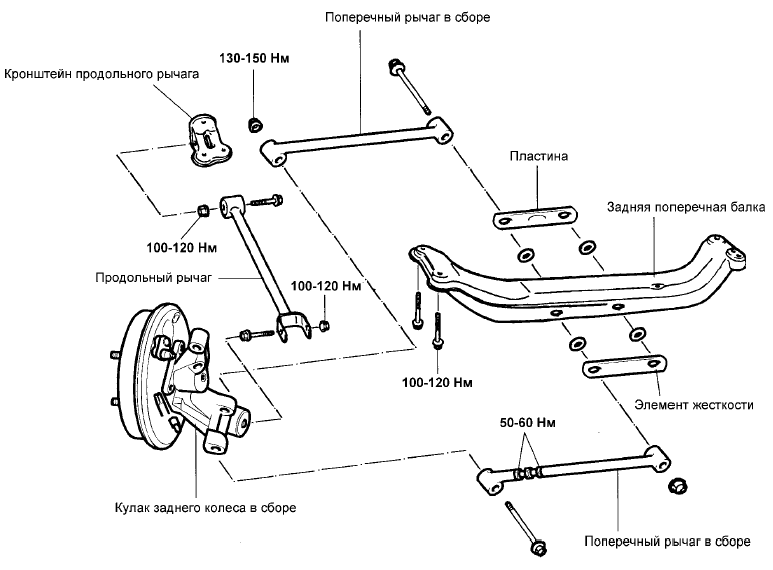

ПРОДОЛЬНЫЙ РЫЧАГ ПОДВЕСКИ - ДЕТАЛИ

СНЯТИЕ

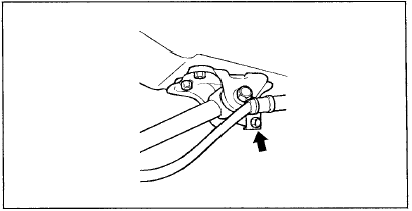

1. Отсоедините трос стояночного тормоза от кронштейна продольного рычага задней

1. Отсоедините трос стояночного тормоза от кронштейна продольного рычага задней подвески.

2. Отверните болты крепления продольного рычага задней подвески и снимите продольный рычаг.

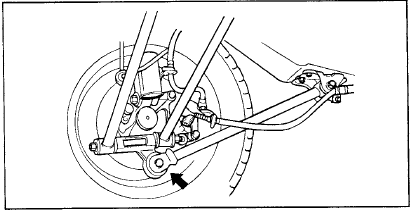

3. Отверните болт крепления поперечного рычага подвески к кулаку заднего колеса.

3. Отверните болт крепления поперечного рычага подвески к кулаку заднего колеса.

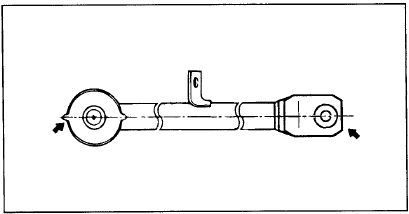

4. Поддержите заднюю поперечную балку, установив домкрат под ее центральную часть, затем отверните болты крепления поперечной балки к кузову.

5. Снимите заднюю поперечную балку вместе с поперечными рычагами подвески.

ЗАМЕНА ВТУЛКИ ПРОДОЛЬНОГО РЫЧАГА

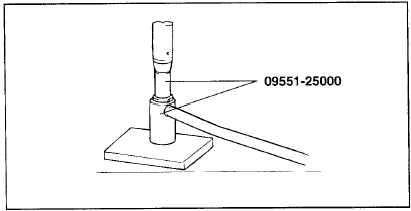

1. Установите специальный инструмент (09551-25000) на продольный рычаг подвески.

1. Установите специальный инструмент (09551-25000) на продольный рычаг подвески.

2. Извлеките втулку продольного рычага.

3. С помощью специального инструмента (09551-25000) запрессуйте новую втулку

3. С помощью специального инструмента (09551-25000) запрессуйте новую втулку в продольный рычаг подвески.

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

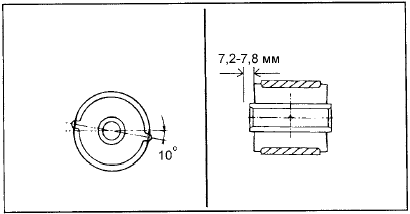

Запрессуйте втулку, расположив ее относительно рычага, как показано на рисунке.

ЗАМЕНА ВТУЛКИ ПОПЕРЕЧНОГО РЫЧАГА

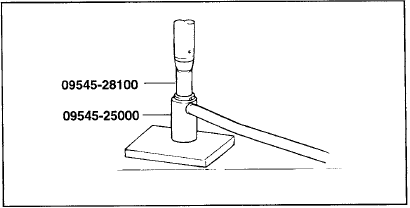

1. Установите специальный инструмент (09545-28100 и 09545-25000) на поперечный

1. Установите специальный инструмент (09545-28100 и 09545-25000) на поперечный рычаг.

2. Извлеките втулку поперечного рычага.

3. Намочите мыльной водой поверхности контакта втулки и поперечного рычага.

4. С помощью специального инструмента (09545-25000) запрессуйте новую втулку в поперечный рычаг.
