Рулевой механизм - снятие

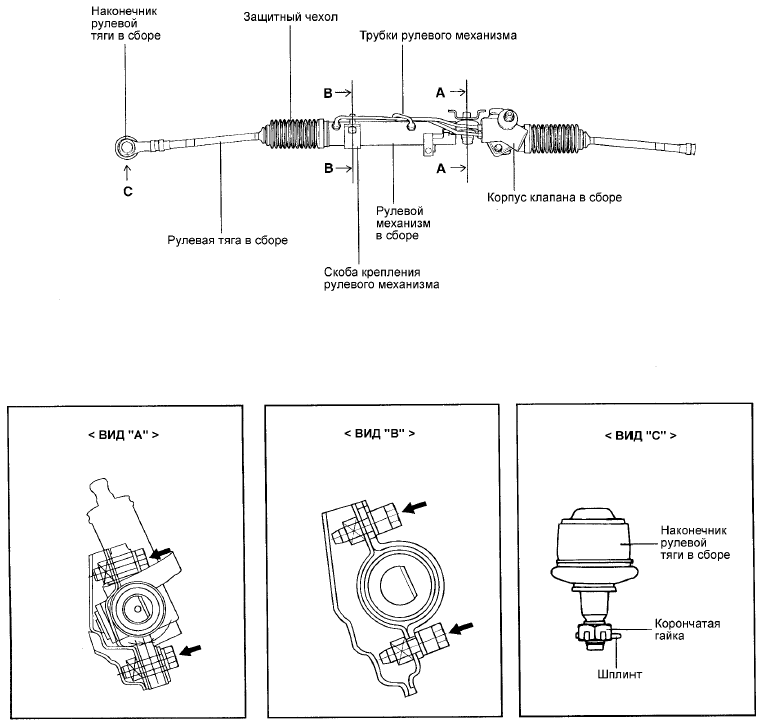

РУЛЕВОЙ МЕХАНИЗМ - ДЕТАЛИ

СНЯТИЕ

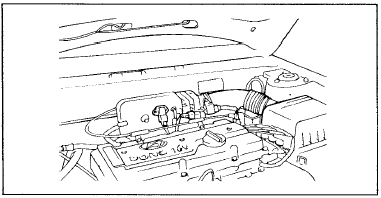

1. Снимите впускной воздушный шланг двигателя в сборе.

1. Снимите впускной воздушный шланг двигателя в сборе.

2. Отсоедините фиксаторы нагнетательного и возвратного шлагов гидросистемы усилителя.

3. Слейте рабочую жидкость из гидросистемы усилителя.

4. Отсоедините нагнетательную и возвратную трубки от штуцеров рулевого механизма.

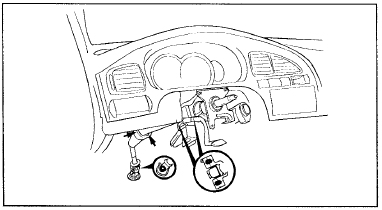

5. Отсоедините карданный вал рулевого управления от рулевого механизма внутри

5. Отсоедините карданный вал рулевого управления от рулевого механизма внутри салона.

6. Снимите ленточный хомут и вытолкните защитный чехол вала рулевого управления, затем снимите опорную пластину защитного чехла.

7. Вывесите колеса автомобиля.

8. Снимите передние колеса.

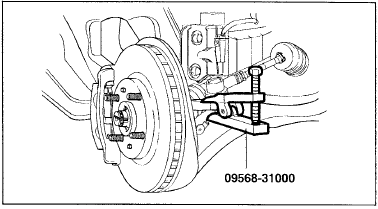

9. Извлеките шплинт, отверните гайку крепления и отсоедините шаровой шарнир наконечника

9. Извлеките шплинт, отверните гайку крепления и отсоедините шаровой шарнир наконечника рулевой тяги от поворотного кулака с помошью специального инструмента (09568-31000).

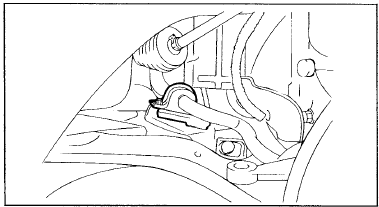

10. Снимите правый кронштейн крепления стабилизатора поперечной устойчивости.

10. Снимите правый кронштейн крепления стабилизатора поперечной устойчивости.

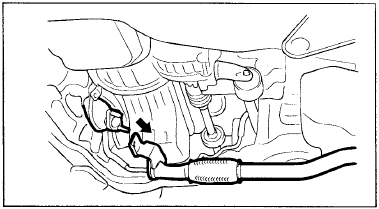

11. Снимите передний глушитель в сборе.

11. Снимите передний глушитель в сборе.

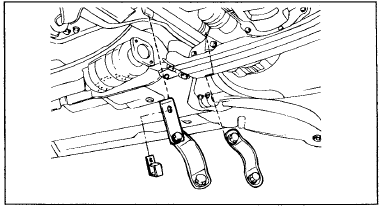

12. Снимите скобы крепления рулевого механизма и фиксаторы нагнетательной и возвратной

12. Снимите скобы крепления рулевого механизма и фиксаторы нагнетательной и возвратной трубок.

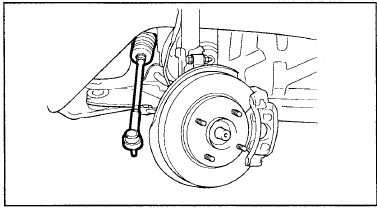

13. Извлеките рулевой механизм в сборе через арку правого переднего колеса.

13. Извлеките рулевой механизм в сборе через арку правого переднего колеса.

ПРИМЕЧАНИЕ

При снятии рулевого механизма в сборе, извлекайте рулевой механизм медленно и очень осторожно, чтобы не повредить защитные чехлы рулевых тяг и защитные чехлы шаровых шарниров наконечников рулевых тяг.
