Регулировка угла наклона фар

Перед выполнением регулировки угла наклона фар обязательно обратите внимание

Перед выполнением регулировки угла наклона фар обязательно обратите внимание на следующее:

1. Все шины должны быть надуты до надлежащего давления.

2. Разместите транспортное средство на ровной поверхности и несколько раз нажмите на передний бампер и задний бампер.

3. Транспортное средство не должно быть загружено (исключая: полный уровень охлаждающей жидкости, моторного масла и топлива, запасная шина, домкрат и инструменты).

4. Очистить рассеиватели фар головного света и включить фары (ближний свет).

5. Открыть капот.

6. Провести вертикальную линию (через центр каждой фары) и горизонтальную линию (через центр каждой фары) на экране регулировки угла наклона фар.

a) Размер горизонтальной линии от земли

Микроавтобус 2WD: 849 мм (33.43 дюйма) 4WD: 972 мм (38.27 дюйма)

Фургон (2WD): 855 мм (33.66 дюйма)

Грузовик длиннобазный: 847 мм (33.35 дюймов) сверхдлиннобазный: 845 мм (33.27 дюймов)

b) Расстояние между каждой вертикальной линией

Микроавтобус/фургон (2WD/4DW): 1300 мм (51.18 дюймов)

Грузовик (длиннобазный / сверхдлинно- базный): 1272 мм (50.08 дюйма)

c) Расстояние между фарами и стенкой, на которой тестируются фары: 300 мм (118.11 дюймов).

И затем провести параллельную линию на 30 мм (1.18 дюймов) под горизонтальной линией.

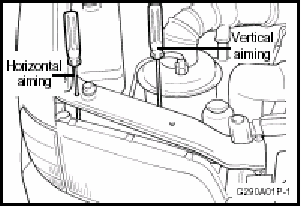

7. Отрегулировать каждую линию прямого выхода ближнего света в соответствии с параллельной линией с помощью крестообразной отвертки - VERTICAL AIMING (регулировка угла наклона фар по вертикали).

8. Отрегулировать каждую линию прямого выхода ближнего света в соответствии с каждой вертикальной линией с помощью крестообразной отвертки - HORIZONTAL AIMING - (регулировка угла наклона фар по горизонтали).

после замены устройства фары
Регулировка после замены устройства фары

Если у автомобиля ремонтировали переднюю часть корпуса и было заменено устройство фар, нужно проверить регулировку угла наклона фар, используя экран для регулировки угла наклона фар, как показано на рисунке. Включить переключатель фар (положение ближнего света).

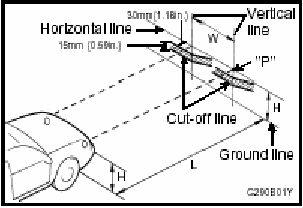

1. Отрегулировать фары таким образом, чтобы главная ось света была параллельна центральной линии корпуса и выровнена на точку "Р", показанную на рисунке.

2. Пунктирные линии на рисунке показывают центр луча фары.

"Н" Горизонтальная центральная линия фар от земли

Микроавтобус 2WD: 849 мм (33.43 дюймов) 4WD: 972 мм (38.27 дюймов)

Фургон (2WD): 855 мм (33.66 дюймов)

Грузовик: длиннобазный: 847 мм (33.35 дюймов) сверхдлиннобазный: 845 мм (33.27 дюймов)

"W" Расстояние между центрами фар

Микроавтобус/фургон (2WD/4WD): 1300 мм (51.18 дюймов)

Грузовик (длиннобазный / сверхдлиннобазный): 1272 мм (50.08 дюймов)

"L" Расстояние между фарами и стенкой, на которой тестируются фары : 3000 мм (118.11 дюймов)

Передний комбинированный фонарь

Микроавтобуст/фургон

Микроавтобуст/фургон

Грузовик

Грузовик

Удалите винт для крепления лицевой панели из переднего комбинированного фонаря.

Чтобы удалить патрон лампы, поверните его против часовой стрелки.

Чтобы удалить лампу бокового сигнала поворота, нужно повернуть лампу против часовой стрелки, нажимая на нее вовнутрь.

Чтобы удалить позиционные лампы, вытяните лампу из гнезда.

Задний комбинированный фонарь

Микроавтобус/фургон

Микроавтобус/фургон

Грузовик

Грузовик

Удалите винт для крепления лицевой панели из заднего комбинированного фонаря.

Чтобы удалить патрон лампы, поверните его против часовой стрелки.

Чтобы удалить лампу, нужно повернуть лампу против часовой стрелки, нажимая на нее вовнутрь.

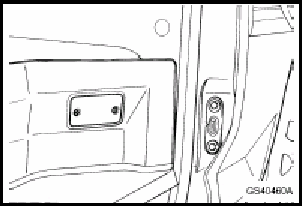

Лампы для освещения номерного знака

Микроавтобус/фургон

Микроавтобус/фургон

Грузовик

Грузовик

Удалите винты для крепления рассеивателя, удалите рассеиватель, а затем удалите лампу, поворачивая ее против часовой стрелки и нажимая на нее вовнутрь.

Лампа для освещения салона

Чтобы удалить рассеиватель, вставьте отвертку в выемку на устройстве лампы и мягко приподнимите. Удалите лампу из патрона лампы.

Оберните верхнюю часть отвертки кусочком ткани, чтобы не поцарапать рассеиватель. ПРИМЕЧАНИЕ:

Оберните верхнюю часть отвертки кусочком ткани, чтобы не поцарапать рассеиватель.

Лампочка освещения подножки (если установлена)

Удалите винты для крепления рассеивателя, удалите рассеиватель, а затем удалите

Удалите винты для крепления рассеивателя, удалите рассеиватель, а затем удалите лампу, поворачивая ее против часовой стрелки и нажимая на нее вовнутрь.
