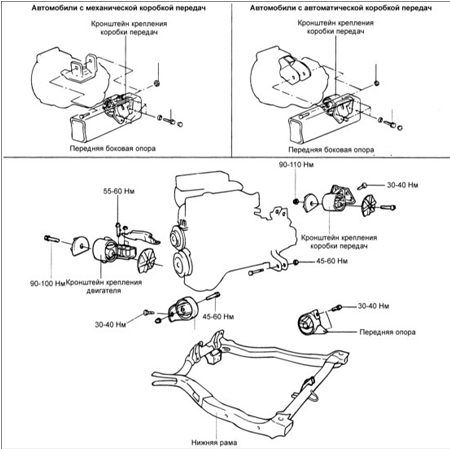

Опоры двигателя

Опоры двигателя
Опоры двигателя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Закрепите захваты грузоподъемного механизма за проушины двигателя и поднимите

1. Закрепите захваты грузоподъемного механизма за проушины двигателя и поднимите так, чтобы вес двигателя воспринимался грузоподъемным механизмом.
2. Выверните болты крепления опоры двигателя.

3. Снимите опору двигателя с двигателя.

3. Снимите опору двигателя с двигателя.
4. На автомобилях с механической коробкой передач снимите рычаг переключения передач.

5. Выверните болт крепления коробки передач.

5. Выверните болт крепления коробки передач.
6. Снимите защиту арки правого колеса. Выверните болты крепления кронштейна коробки передач.

7. Снимите кронштейн коробки передач.

7. Снимите кронштейн коробки передач.
8. Выверните верхние и нижние болты крепления передней опоры двигателя.

9. Снимите переднюю опору двигателя.

9. Снимите переднюю опору двигателя.
10. Выверните болт крепления задней опоры двигателя.

11. Снимите заднюю опору двигателя с нижней рамы.

11. Снимите заднюю опору двигателя с нижней рамы.
