Шатуны

Поршень и шатун

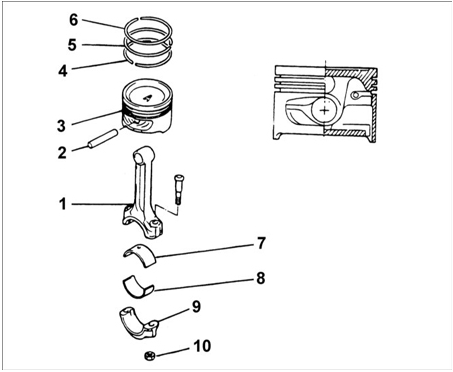

Поршень и шатун

1 – шатун;
2 – поршневой палец;
3 – поршень;
4 – маслосъемное кольцо;
5 – компрессионное кольцо №2;
6 – компрессионное кольцо №1;
7 – верхний вкладыш шатунного подшипника;
8 – нижний вкладыш шатунного подшипника;
9 – крышка шатуна;
10 – гайка, 32–35 Н•м.
