Топливный бак
Топливный бак

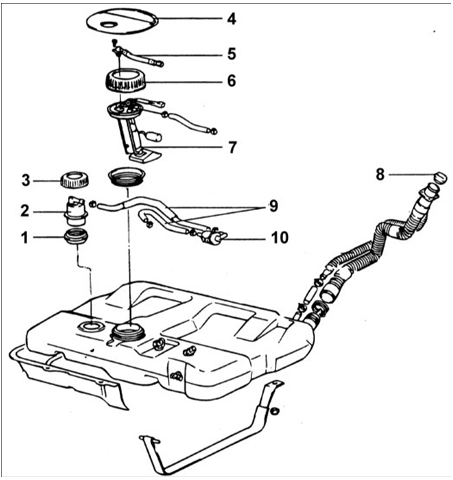

1 – кронштейн;
2 – клапан отключения топлива;
3 – крышка клапана отключения топлива;
4 – крышка;
5 – верхний напорный шланг;
6 – резьбовая крышка;
7 – топливный насос;
8 – крышка топливоналивной горловины;
9 – шланги двухходового клапана;
10 – двухходовой клапан.
