Педаль сцепления

Педаль сцепления

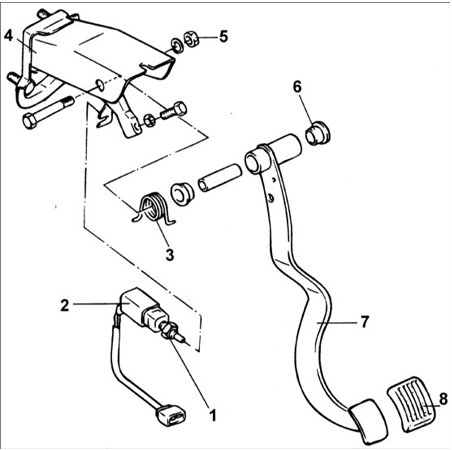

Педаль сцепления

1 – болт, 8–10 Н•м;
2 – выключатель блокировки замка зажигания;
3 – возвратная пружина;
4 – кронштейн педали сцепления;
5 – гайка, 19–28 Н•м;
6 – втулка;
7 – педаль сцепления;
8 – накладка педали сцепления.
