Регулировка схождения задних колес

Схождение задних колес: 3±2 мм

Предупреждение

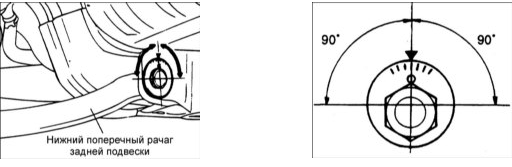

При регулировке схождения задних колес регулировочный болт на нижних поперечных рычагах (В) должен поворачиваться на одинаковый угол с двух сторон автомобиля.
Эксцентриковый болт должен поворачиваться на угол в пределах 90°.

Внутри автомобиля: положительное схождение

Внутри автомобиля: положительное схождение

Снаружи автомобиля: отрицательное схождение

Шкала проградуирована в масштабе приблизительно 2,4 мм, что соответствует углу поворота 14'.
