Молдинги

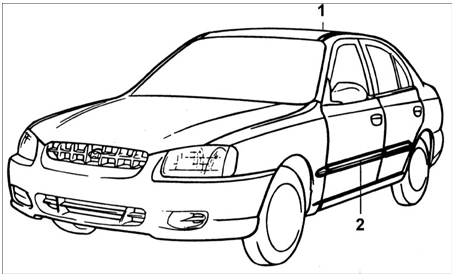

Молдинги
1 – молдинг крыши;
2 – молдинги дверей.
Снятие и установка
Молдинг двери
ПОРЯДОК ВЫПОЛНЕНИЯ
Специальным инструментом 09800-21000, начиная с любого конца молдинга, отделите
его от передней и задней двери.
Предупреждение
Соблюдайте осторожность, чтобы не поцарапать двери.
Молдинг крыши
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Лезвием отвертки, как рычагом, отделите конец молдинга крыши так, как показано
на рисунке.
Предупреждение
Чтобы предотвратить повреждение крыши, оберните тканью лезвие отвертки.
Соблюдайте осторожность, чтобы не поцарапать кузов.
2. Потяните и снимите молдинг крыши.
3. Установка проводится в последовательности, обратной снятию.
Предупреждение
При необходимости замените поврежденные зажимы.
