Технические данные

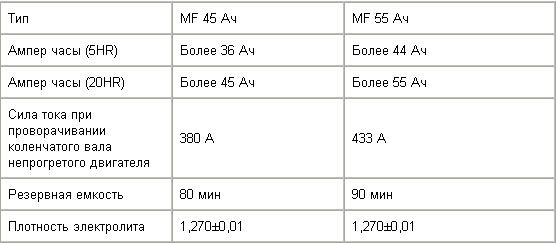

Аккумуляторная батарея

Аккумуляторная батарея
Аккумуляторная батарея

Предупреждение

Сила тока при проворачивании коленчатого вала непрогретого двигателя – это сила тока, которую может отдавать аккумуляторная батарея в течение 30 с, при этом поддерживать напряжение не ниже 7,2 В.

Резервная емкость – это время, в течение которого аккумуляторная батарея может отдавать ток 25 А, при этом поддерживать напряжение не ниже 10,5 В.

Стартер

Номинальная мощность 0,7 кВт, 0,9 кВт с усилителем руля и АКП

Номинальное время работы 30 с

Характеристики холостого хода

Предельное напряжение 11,5 В

Потребляемый ток Не более 60 А

Максимальная частота вращения 6600 мин–1

Количество зубьев шестерни 8

Зазор шестерни 0,5–2 мм

Генератор

Номинальная мощность 75 А, 90 A (DOHC)

Тип регулятора напряжения Электронный встроенный

Напряжение регулятора 14,4±0,3 В

Температурная компенсация –10±3 мВ / °C

Контрольные и предупредительные лампы

Лампы Мощность лампы накаливания, Вт Цвет

Сигнал поворота 1,4 зеленый

Дальний свет 3.0 голубой

ABS 1,4 желтый

Низкий уровень топлива 1,4 желтый

Открыта крышка багажника 1,4 желтый

Подушка безопасности 1,4 красный

Стояночный тормоз 1,4 красный

Ремень безопасности 1,4 красный

Незакрытая дверь 1,4 красный

Зарядка аккумуляторной батареи 1,4 красный

Давление масла 1,4 красный

Контроль работы систем двигателя 1,4 желтый

Переключатель O/D – режима автоматической коробки передач 1,4 желтый

Лампы подсветки 3,4, 1,4 оранжевый

Лампы системы освещения

Лампы Мощность, Вт

Фара 60/ 55 (дальний/ ближний)

Передний сигнал поворота/ переднее габаритное освещение 21/5

Боковой повторитель поворота 5

Верхний стоп–сигнал 16

Задние фонари:

– заднее габаритное освещение/ стоп–сигналы 21/5, 27/8
– заднего хода 21, 27
– заднее габаритное освещение 21, 27

Освещение номерного знака 5

Освещение багажного отделения и вещевого ящика 5

Внутреннее освещение 10

Очиститель и омыватель ветрового стекла

Очиститель и омыватель ветрового стекла
Очиститель и омыватель ветрового стекла
