Регулировка света фар

Свет фар должен быть отрегулирован с применением специального оборудования и в соответствии с инструкциями изготовителя оборудования. Поочередно вращайте регулировочные колеса, чтобы отрегулировать поток света фар. Если специальное оборудование недоступно, выполните регулировку следующим образом.

Регулировка света фар
Регулировка света фар

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Доведите давление в шинах до требуемого. В автомобиле должен находиться только водитель, инструмент и запасное колесо.
2. Установите автомобиль на ровную горизонтальную поверхность перед экраном или стеной.
3. На экране проведите вертикальные линии, проходящие через центр каждой фары, и горизонтальную линию, находящуюся по центру фар.

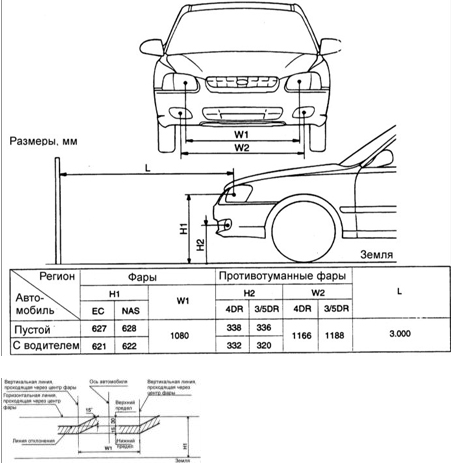

4. Включите фары и, вращая регулировочные колеса, отрегулируйте их положение так, чтобы наиболее светлое пятно располагалось в соответствии с заштрихованной областью на рисунке.
