Распределительный вал - установка

1. Удалите остатки старой прокладки и герметика с привалочных плоскостей головки цилиндров и крышки головки цилиндров.

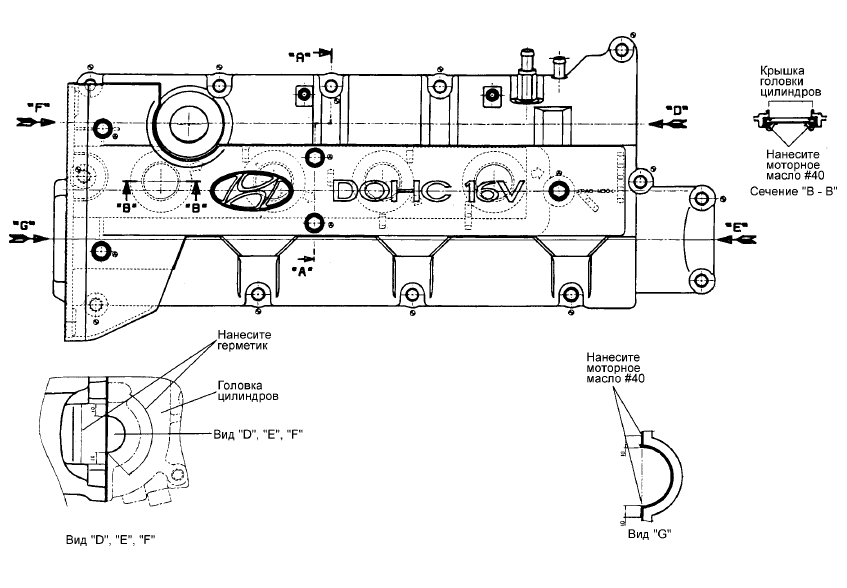

2. Нанесите герметик (Loctite № 5999) на крышку головки цилиндров.

2. Нанесите герметик (Loctite № 5999) на крышку головки цилиндров.

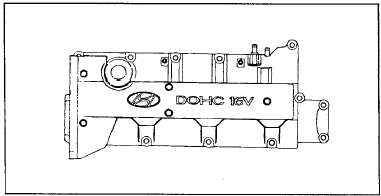

3. Установите крышку головки цилиндров.

Момент затяжки Болты крепления крышки головки цилиндров : 8 - 10 Нм 4. Подсоедините трос педали акселератора.

5. Подсоедините шланг принудительной вентиляции картера и вентиляционный шланг клапана принудительной вентиляции картера к крышке головки цилиндров.

6. Подсоедините свечные провода высокого напряжения к свечам зажигания.

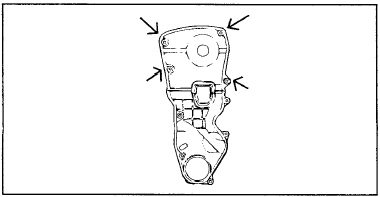

7. Установите верхнюю крышку ремня привода ГРМ и затяните четыре болта крепления.

7. Установите верхнюю крышку ремня привода ГРМ и затяните четыре болта крепления.

8. Установите центральную крышку и затяните пять болтов крепления.

Момент затяжки Болты крепления центральной крышки : 2,5 - 3,5 Нм

9. Установите крышку маслозаливной горловины.

9. Установите крышку маслозаливной горловины.

10. Установите шумозащитный кожух двигателя.

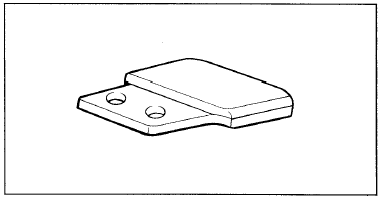

НАПРАВЛЯЮЩАЯ ЦЕПИ ПРИВОДА ГРМ

1. Проверьте направляющую цепи на отсутствие изгиба, трещин или других дефектов. При необходимости замените направляющую цепи.

2. Проверьте резиновую накладку направляющей цепи на отсутствие чрезмерного износа.

При необходимости замените направляющую цепи.

При необходимости замените направляющую цепи.

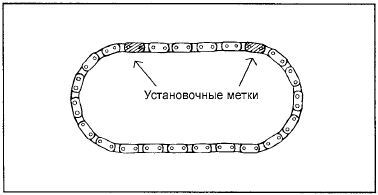

ЦЕПЬ ПРИВОДА ГРМ

Проверьте элементы цепи (втулки и пластины) на отсутствие износа. Замените цепь,

Проверьте элементы цепи (втулки и пластины) на отсутствие износа. Замените цепь, если износ чрезмерный.
