Система охлаждения - крышка радиатора

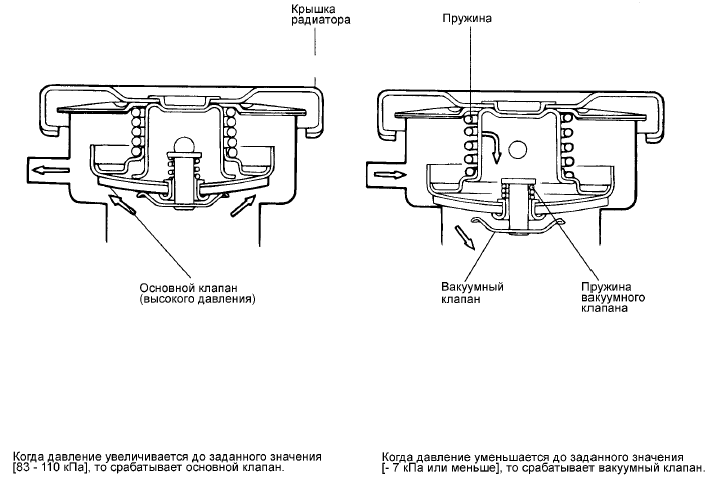

КРЫШКА РАДИАТОРА
ПРОВЕРКА КРЫШКА РАДИАТОРА

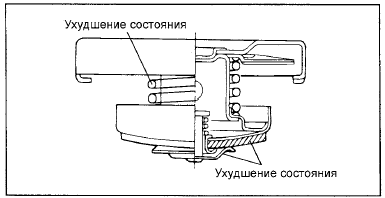

1. Проверьте крышку радиатора на отсутствие повреждений, трещин и ухудшения состояния (износ и т.п.).

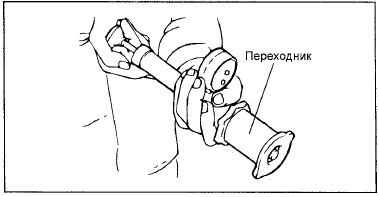

2. Подсоедините крышку радиатора к специальному тестеру.
3. Изменяйте давление до тех пор, пока стрелка манометра не остановится (давление открытия клапана).
4. Если стрелка манометра остается неподвижной в течение 10 секунд при величине давления, превышающем предельно допустимое значение давления срабатывания клапана, то крышка радиатора исправна.
