Глушитель

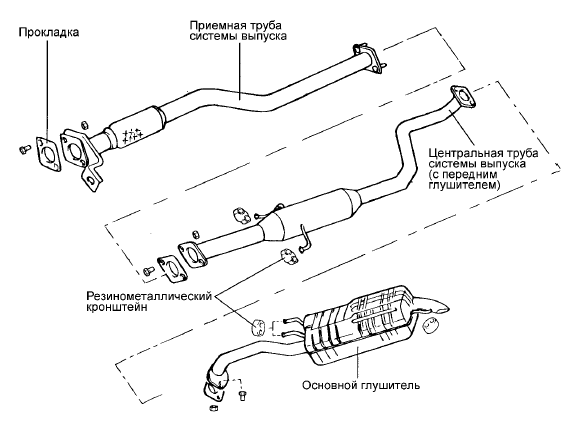

ГЛУШИТЕЛЬ - КОМПОНЕНТЫ
ГЛУШИТЕЛЬ - КОМПОНЕНТЫ

СНЯТИЕ ОСНОВНОЙ ГЛУШИТЕЛЬ

ВНИМАНИЕ

Перед началом операций снятия или проверки компонентов системы выпуска убедитесь, что они достаточно остыли.

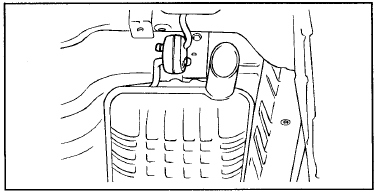

1. Отсоедините основной глушитель от центральной трубы системы выпуска.

1. Отсоедините основной глушитель от центральной трубы системы выпуска.

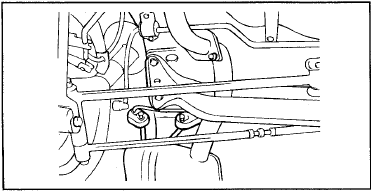

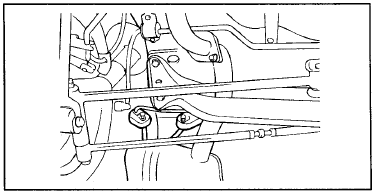

2. Снимите резинометаллические кронштейны и снимите основной глушитель.

2. Снимите резинометаллические кронштейны и снимите основной глушитель.

ЦЕНТРАЛЬНАЯ ТРУБА СИСТЕМЫ ВЫПУСКА (С ПЕРЕДНИМ ГЛУШИТЕЛЕМ)

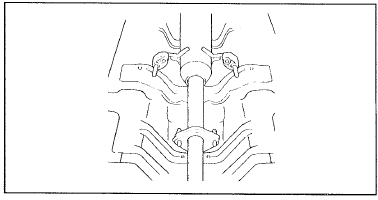

1. Отсоедините центральную трубу системы выпуска (с передним глушителем) от приемной

1. Отсоедините центральную трубу системы выпуска (с передним глушителем) от приемной трубы системы выпуска с одной стороны и от основного глушителя с другой.

2. Снимите резинометаллические кронштейны, а затем снимите центральную трубу системы выпуска (с передним глушителем).

ПРИЕМНАЯ ТРУБА СИСТЕМЫ ВЫПУСКА

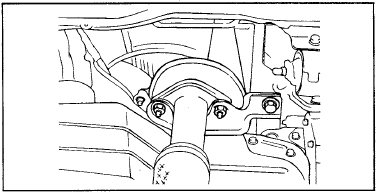

1. Отверните болты крепления кронштейна приемной трубы системы выпуска и отсоедините приемную трубу от каталитического нейтрализатора.

2. Отверните болты крепления приемной трубы системы выпуска к центральной трубе

2. Отверните болты крепления приемной трубы системы выпуска к центральной трубе системы выпуска (с передним глушителем).

УСТАНОВКА

1. Установите компоненты системы выпуска в следующем порядке: сначала приемную трубу системы выпуска, затем центральную трубу системы выпуска и основной глушитель. Временно затяните крепление компонентов системы выпуска.

2. Надежно затяните крепление компонентов системы выпуска. Убедитесь в отсутствии контакта компонентов системы выпуска с какими-либо деталями кузова автомобиля.
