Головка цилиндров в сборе, клапаны - разборка

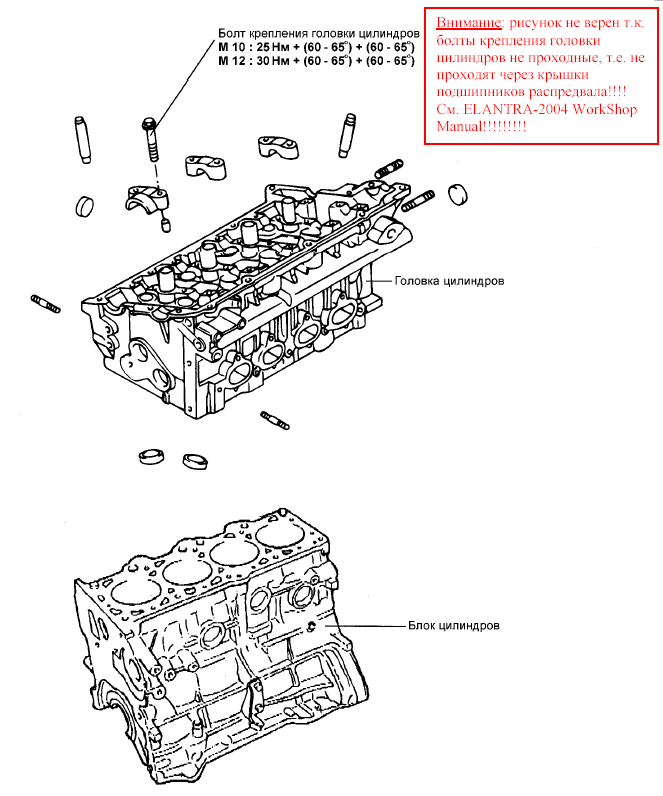

ГОЛОВКА ЦИЛИНДРОВ - ДЕТАЛИ

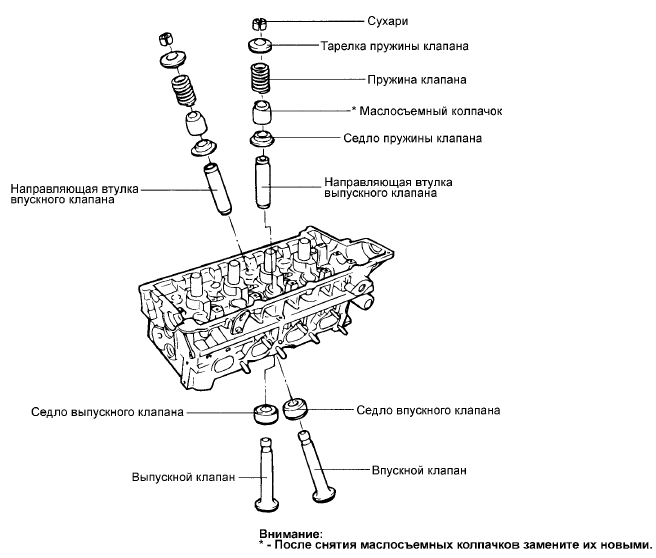

КЛАПАНЫ - ДЕТАЛИ

РАЗБОРКА

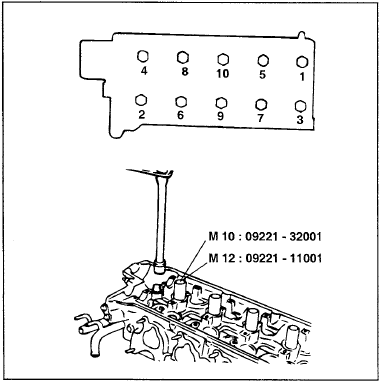

1. С помощью специального инструмента (ключ для болта крепления головки цилиндров

1. С помощью специального инструмента (ключ для болта крепления головки цилиндров 09221-32001, 09221-11000) отверните болты крепления головки цилиндров в порядке, указанном на рисунке.

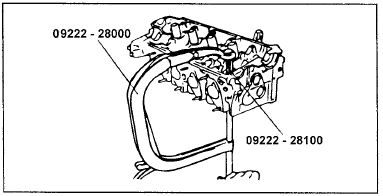

2. С помощью специального инструмента (приспособление для сжатия клапанных пружин

2. С помощью специального инструмента (приспособление для сжатия клапанных пружин 09222-28000 и переходник 09222-28100) извлеките сухари из тарелки пружины клапана. Затем снимите тарелку пружины клапана, пружину клапана, седло пружины клапана и клапан.

ПРИМЕЧАНИЕ

Храните детали для каждого из клапанов отдельно комплектом, чтобы не перепутать их при установке.

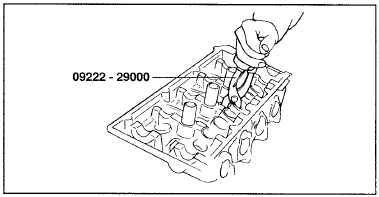

3. С помощью специального инструмента (съемника маслосъемных колпачков 09222-29000)

3. С помощью специального инструмента (съемника маслосъемных колпачков 09222-29000) снимите маслосъемные колпачки.

ПРИМЕЧАНИЕ

Не допускается повторное использование маслосъемных колпачков клапанов.
