Замена направляющей втулки клапана

1. С помощью специального инструмента (оправка для установки направляющей втулки 09221-22000А/В) выпрессуйте старую направляющую втулку клапана из головки цилиндров в направлении поверхности под прокладку.

2. Расточите отверстие головки цилиндров для установки направляющей втулки клапана

2. Расточите отверстие головки цилиндров для установки направляющей втулки клапана соответствующего ремонтного размера (увеличенного диаметра).

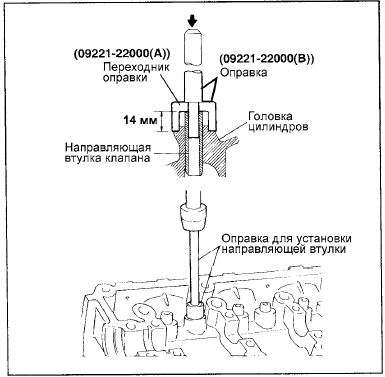

3. С помощью специального инструмента (оправка для установки направляющей втулки 09221-22000А/В) запрессуйте новую направляющую втулку клапана.

Направляющую втулку следует запрессовывать со стороны верхней поверхности головки цилиндров.

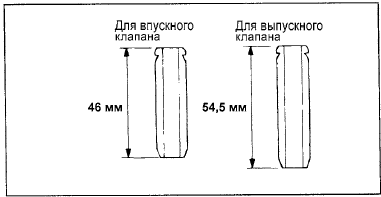

Обратите внимание на разницу в длине направляющих втулок для впускного и выпускного клапанов.

ПРИМЕЧАНИЕ

Не устанавливайте направляющую втулку клапана, если она не соответствует ремонтному размеру.

4. После установки направляющей втулки клапана вставьте новый клапан и проверьте,

4. После установки направляющей втулки клапана вставьте новый клапан и проверьте, что зазор между направляющей втулкой и стержнем клапана соответствует номинальному значению.

5. После замены направляющей втулки клапана проверьте правильность посадки клапана в седло. При необходимости обработайте седло клапана.

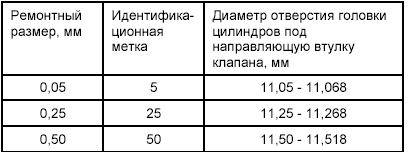

РЕМОНТНЫЕ РАЗМЕРЫ НАПРАВЛЯЮЩИХ ВТУЛОК КЛАПАНОВ
РЕМОНТНЫЕ РАЗМЕРЫ НАПРАВЛЯЮЩИХ ВТУЛОК КЛАПАНОВ
