Масляный насос - снятие

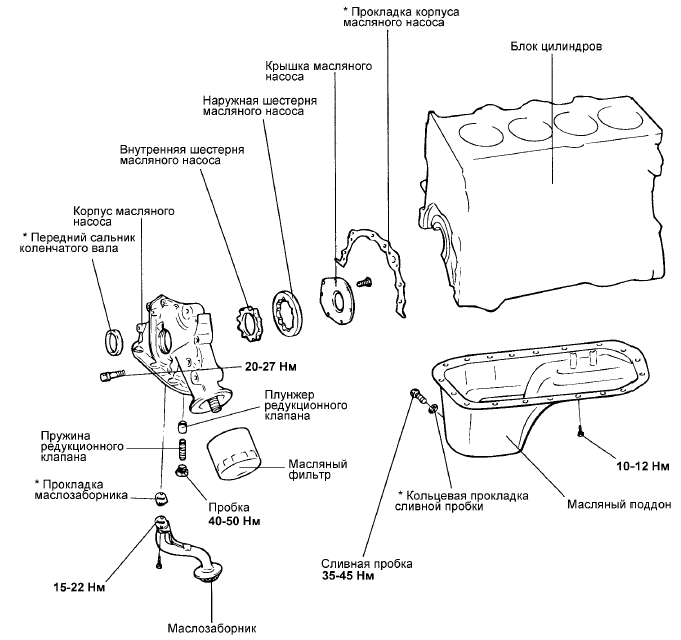

МАСЛЯНЫЙ НАСОС И КОРПУС МАСЛЯНОГО НАСОСА

СНЯТИЕ

1. Снимите ремень привода ГРМ.

2. Отверните все болты крепления масляного поддона.

3. Снимите масляный поддон.

4. Снимите маслозаборник.

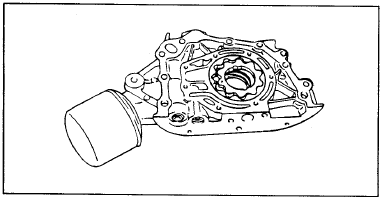

5. Снимите корпус масляного насоса в сборе.

5. Снимите корпус масляного насоса в сборе.

6. Снимите крышку масляного насоса.

7. Извлеките внутреннюю и наружную шестерни масляного насоса из корпуса масляного насоса.

Установочные метки на внутренней и наружной шестернях насоса указывают правильное расположение шестерен при сборке.
