Выпускной коллектор

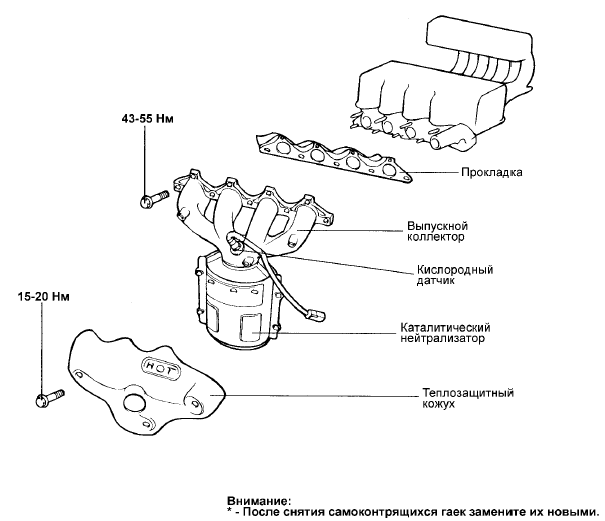

ВЫПУСКНОЙ КОЛЛЕКТОР - КОМПОНЕНТЫ
СНЯТИЕ
1. Снимите теплозащитный кожух выпускного коллектора.
2. Снимите выпускной коллектор в сборе с головки цилиндров.
3. Снимите прокладку выпускного коллектора.
ПРОВЕРКА ВЫПУСКНОЙ КОЛЛЕКТОР
1. Проверьте выпускной коллектор на отсутствие трещин и повреждений.
2. На моделях с каталитическим нейтрализатором проверьте сварной шов между выпускным коллектором и каталитическим нейтрализатором на отсутствие трещин и повреждений.
УСТАНОВКА
Установка выпускного коллектора производится в порядке, обратном снятию.
ВНИМАНИЕ
Замените прокладку выпускного коллектора и самоконтрящиеся гайки новыми перед установкой на место.
