Генератор - проверка (модель мощностью 90 А)

РОТОР

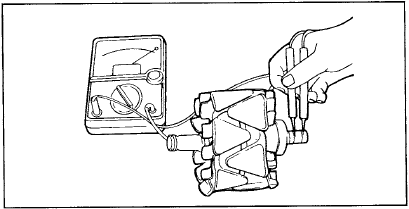

1. Проверьте отсутствие обрыва в обмотке ротора.

1. Проверьте отсутствие обрыва в обмотке ротора.

Проверьте наличие замкнутой цепи между контактными кольцами. Если сопротивление слишком мало (стремится к 0), то это означает наличие короткого замыкания. В случае обрыва в цепи обмотки ротора или наличия короткого замыкания замените ротор в сборе.

Сопротивление: приблизительно 3,1 Ом

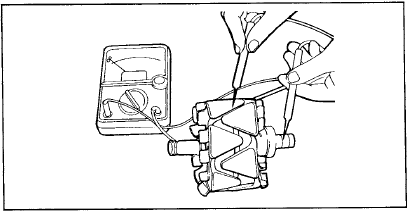

2. Проверьте отсутствие замыкания обмотки ротора на "массу".

2. Проверьте отсутствие замыкания обмотки ротора на "массу".

Проверьте отсутствие замкнутой цепи между контактным кольцом и сердечником. В случае наличия замкнутой цепи (замыкание на "массу") замените ротор в сборе.

СТАТОР

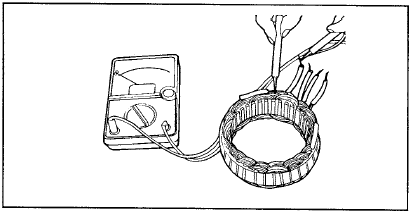

1. Проверьте отсутствие обрыва в обмотке статора.

Проверьте наличие замкнутой цепи между выводами обмотки статора.

Если цепь обмотки разомкнута (сопротивление стремится к бесконечности), то замените

Если цепь обмотки разомкнута (сопротивление стремится к бесконечности), то замените статор в сборе.

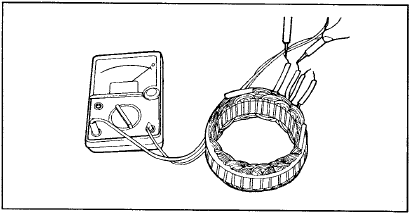

2. Проверьте отсутствие замыкания обмотки на "массу".

2. Проверьте отсутствие замыкания обмотки на "массу".

Проверьте отсутствие замыкания обмотки статора на "массу" (что отсутствует замкнутая цепь между обмоткой статора и сердечником).

Если цепь замкнута (сопротивление стремиться к нулю), то замените статор в сборе.

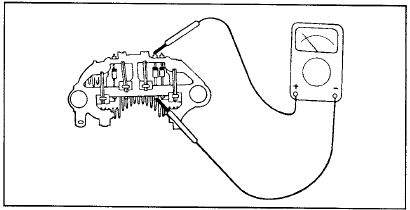

ПРОВЕРКА ПОЛОЖИТЕЛЬНОГО ВЫВОДА ВЫПРЯМИТЕЛЬНОГО БЛОКА

С помощью омметра проверьте, что цепь между выводом "положительных" диодов выпрямительного

С помощью омметра проверьте, что цепь между выводом "положительных" диодов выпрямительного блока и выводом обмотки статора замкнута (сопротивление мало).

Поменяйте полярность подсоединения пробников омметра и измерьте сопротивление (если сопротивление мало, т.е. цепь замкнута в обоих направлениях, то диод пробит).

Замените выпрямительный блок в сборе.

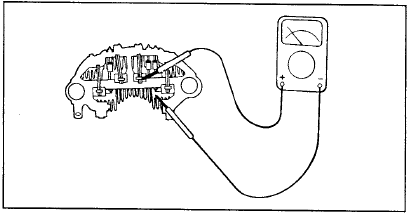

ПРОВЕРКА ОТРИЦАТЕЛЬНОГО ВЫВОДА ВЫПРЯМИТЕЛЬНОГО БЛОКА

С помощью омметра проверьте, что цепь между выводом "отрицательных" диодов выпрямительного

С помощью омметра проверьте, что цепь между выводом "отрицательных" диодов выпрямительного блока и выводом обмотки статора замкнута (сопротивление мало).

Поменяйте полярность подсоединения пробников омметра и измерьте сопротивление (если сопротивление мало, т.е. цепь замкнута в обоих направлениях, то диод пробит).

Замените выпрямительный блок в сборе.

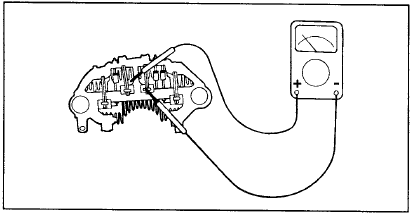

ПРОВЕРКА ТРЕХ ДИОДОВ ВЫПРЯМИТЕЛЬНОГО БЛОКА

Проверьте три диода, подсоединяя омметр к обоим выводам каждого диода. Для каждого

Проверьте три диода, подсоединяя омметр к обоим выводам каждого диода. Для каждого диода цепь должна быть замкнута только в одном направлении.

При отсутствии замкнутой цепи в обоих направлениях (или при наличии замкнутой цепи в обоих направлениях) диод неисправен и выпрямительный блок (теплорассеивающий блок) подлежит замене.
