Сборка стартера

1. Установите обгонную муфту на передний конец вала якоря стартера.

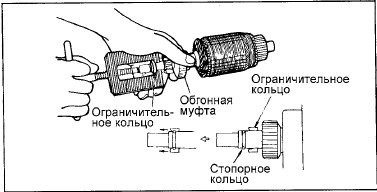

2. Установите сначала ограничительное кольцо, затем стопорное кольцо на передний

2. Установите сначала ограничительное кольцо, затем стопорное кольцо на передний конец вала якоря стартера. Наденьте ограничительное кольцо обгонной муфты на стопорное кольцо до упора.

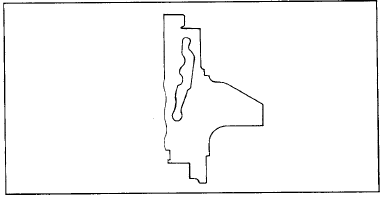

3. При установке рычага в передний кронштейн стартера обращайте внимание на ориентацию

3. При установке рычага в передний кронштейн стартера обращайте внимание на ориентацию рычага. Если рычаг установлен неправильно (т.е. в противоположном направлении), то ведущая шестерня будет оставаться в выдвинутом положении, и не сможет правильно работать.
