ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР SENSOR)
ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР SENSOR)

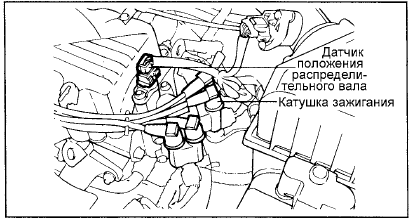

Датчик положения распределительного вала определяет момент прихода поршня цилиндра №1 в верхнюю мертвую точку на такте сжатия. На основе сигнала датчика электронный блок управления двигателем определяет очередность впрыска топлива по отдельным цилиндрам.

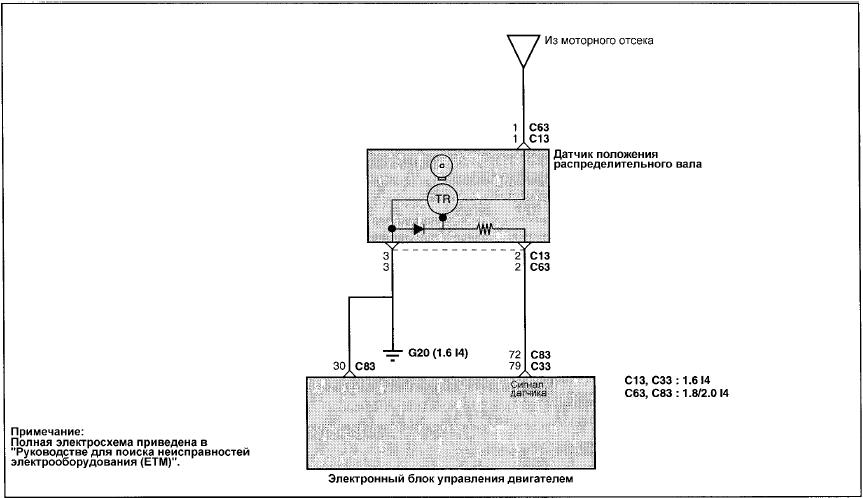

ЭЛЕКТРОСХЕМА - ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР SENSOR)

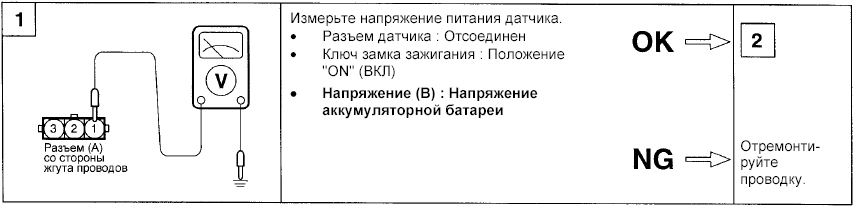

ПРОВЕРКА С ПОМОЩЬЮ ВОЛЬТМЕТРА

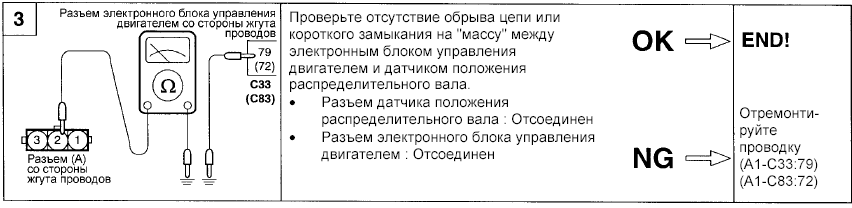

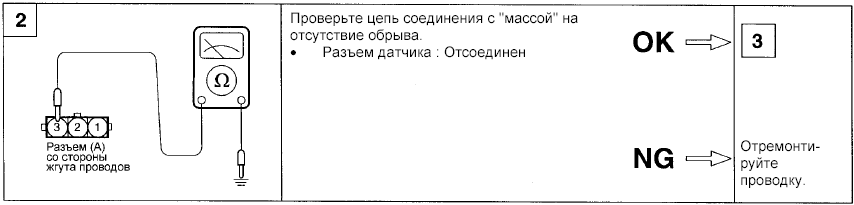

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ
