Топливный насос

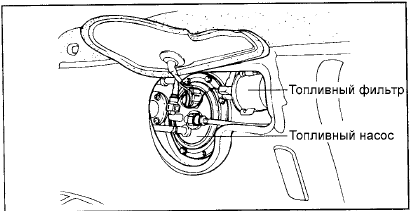

ТОПЛИВНЫЙ НАСОС
ТОПЛИВНЫЙ НАСОС

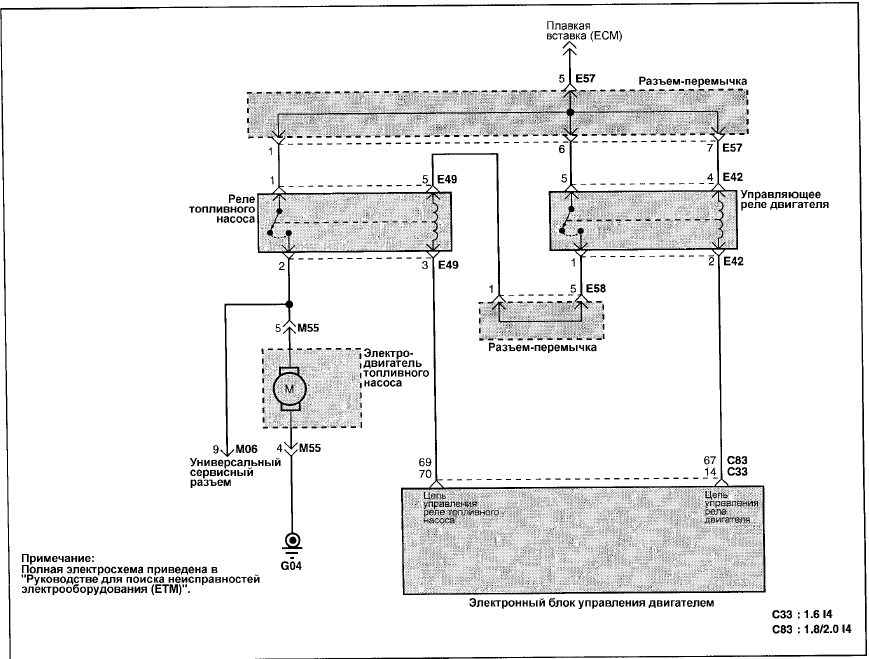

ЭЛЕКТРОСХЕМА - ТОПЛИВНЫЙ НАСОС

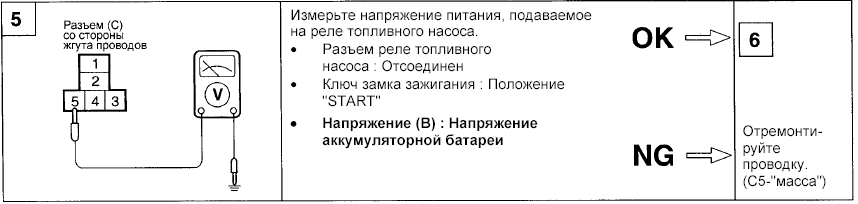

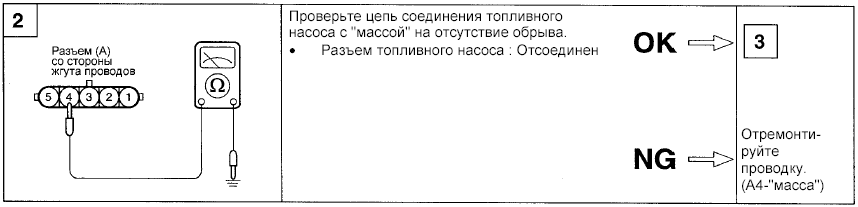

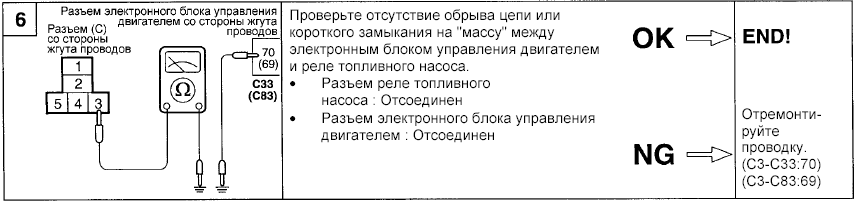

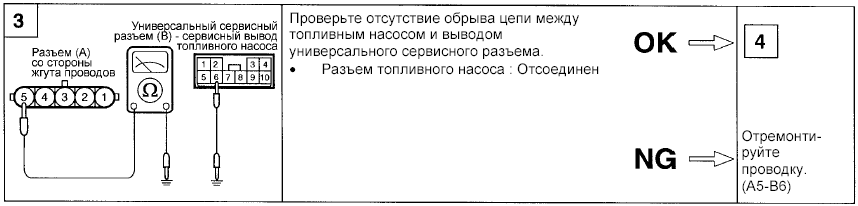

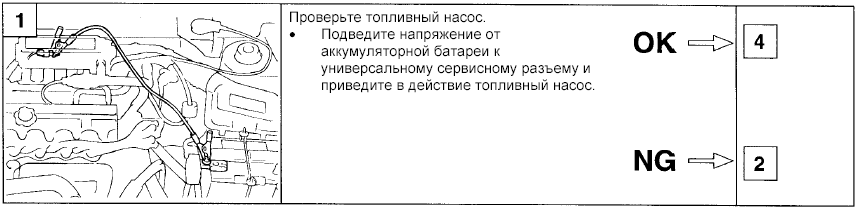

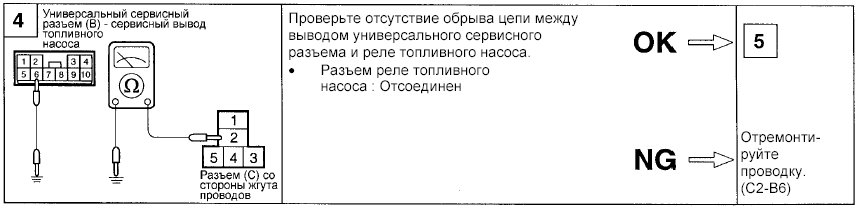

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ


ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ


ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ


ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ


ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ


ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ
