Общая информация

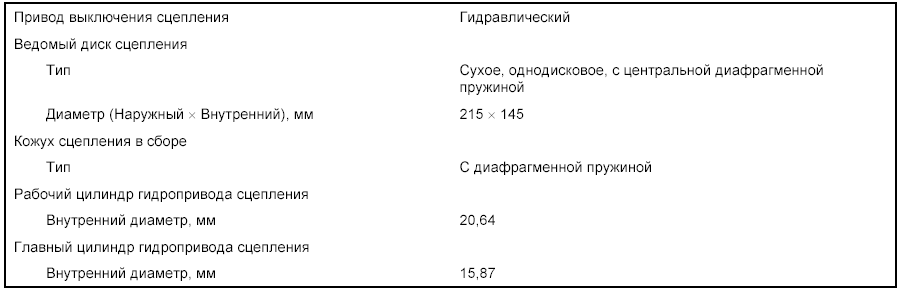

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

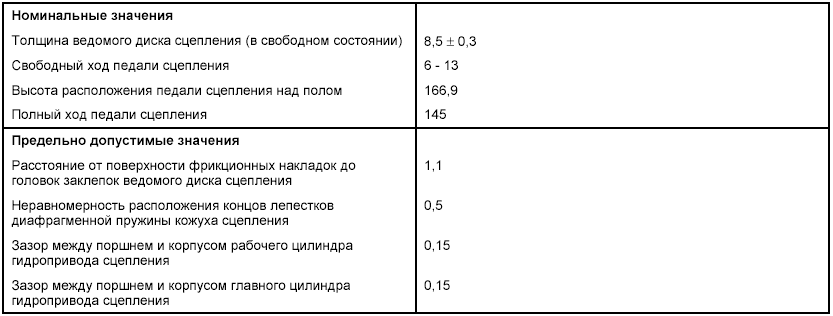

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ
МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
| Наименование | Нм |
| Крепление педали сцепления к кронштейну крепления педали Болты крепление главного цилиндра гидропривода сцепления к кронштейну крепления педали Накидная гайка трубки гидропривода сцепления Крепление кронштейна трубок гидропривода сцепления Болт хомута бачка гидропривода сцепления Болты крепления рабочего цилиндра гидропривода сцепления Перепускной болт рабочего цилиндра гидропривода сцепления Кожух сцепления в сборе | 19 - 28 8 - 10 13 - 17 4 - 6 13 - 17 15 - 22 20 - 25 15 - 22 |

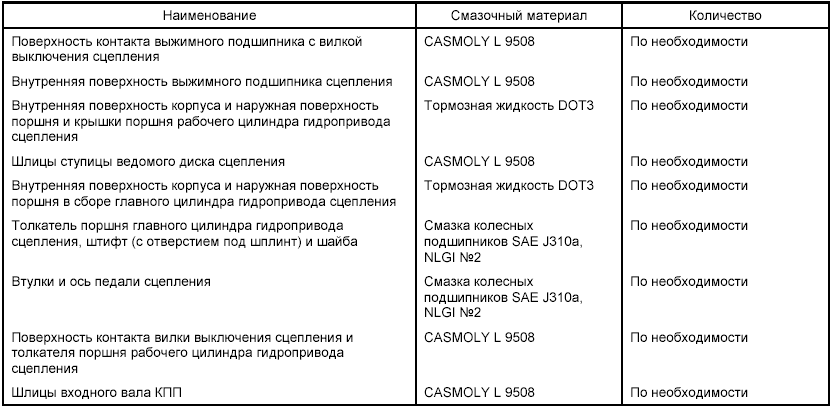

СМАЗОЧНЫЕ МАТЕРИАЛЫ

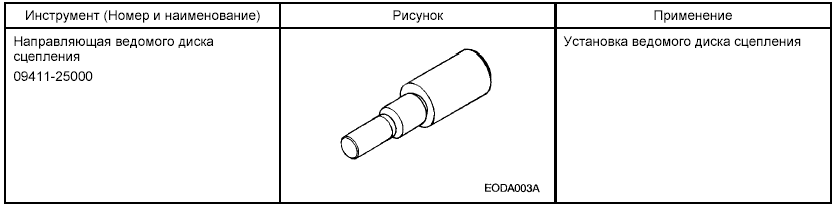

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

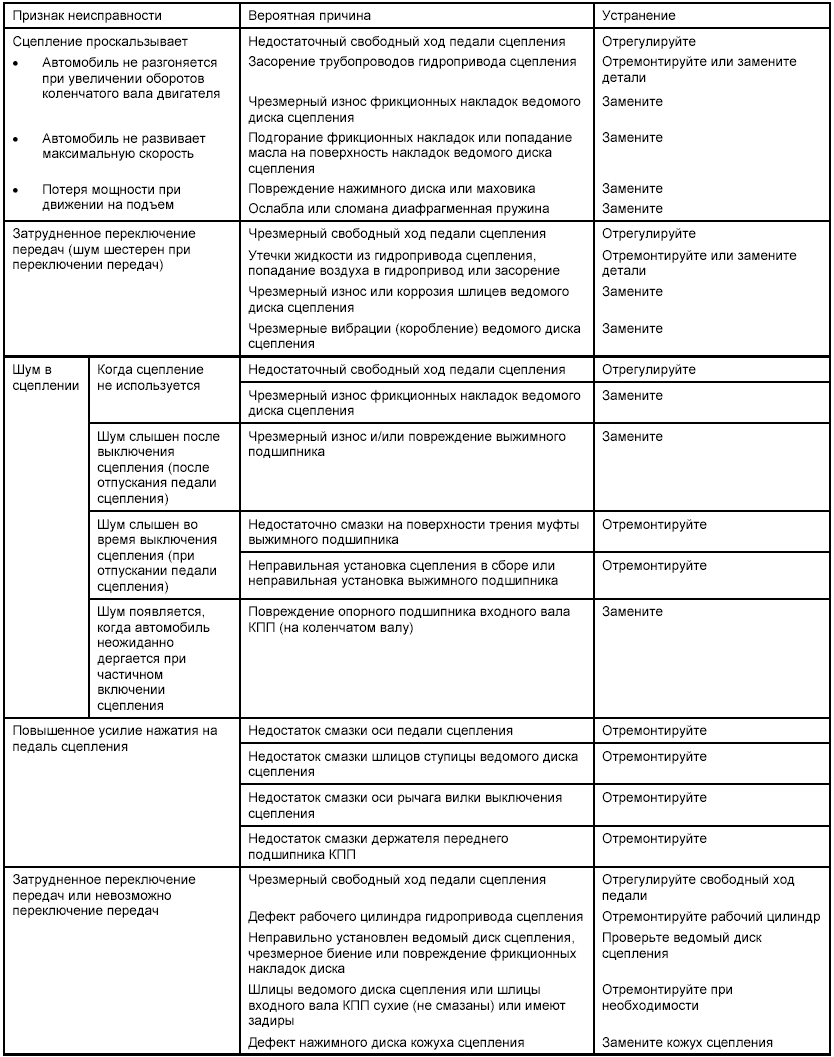

ПОИСК НЕИСПРАВНОСТЕЙ

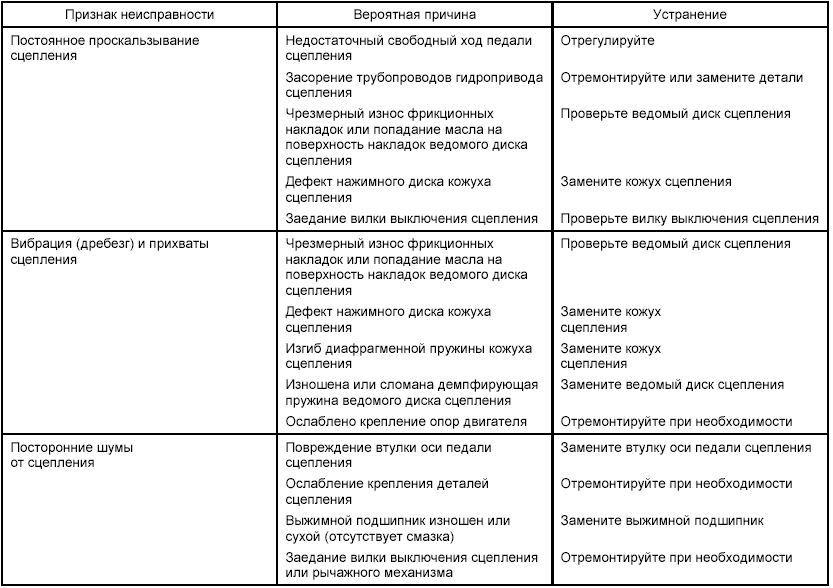

ПОИСК НЕИСПРАВНОСТЕЙ
