Процедуры проверки по диагностическим кодам неисправностей - Р1709

Hyundai Elantra / Руководство по ремонту и техническому обслуживанию автомобиля Hyundai Elantra / Трансмисия / Процедуры проверки по диагностическим кодам неисправностей - Р1709

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ По сигналам выключателя сервопривода тормоза принудительного

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ По сигналам выключателя сервопривода тормоза принудительного понижения передачи:

• Определяется момент начала работы ленты тормоза принудительного понижения передачи для управления давлением в гидросистеме АКПП

УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

Условия регистрации неисправности Вероятная причина Объект проверки
• Сигнал включения 1-й или 3-й передач присутствует более 5 секунд • Частота вращения вала промежуточной передачи больше 900 об/мин • Температура масла в АКПП: выше 60 °С • Электронный блок управления АКПП получает сигнал "OFF" (ВЫКЛ) от выключателя сервопривода тормоза принудительного понижения передачи • Неисправность выключателя сервопривода тормоза принудительного понижения передачи • Неисправность (плохой контакт) в разъеме • Неисправность электронного блока управления АКПП • Проводка и разъем • Выключатель сервопривода тормоза принудительного понижения передачи • Сервопривод тормоза принудительного понижения передачи в сборе
<ПРИЗНАКИ НЕИСПРАВНОСТИ> • Ощущаются удары как, при переключении коробки передач на 2-ю передачу и 4-ю передачу

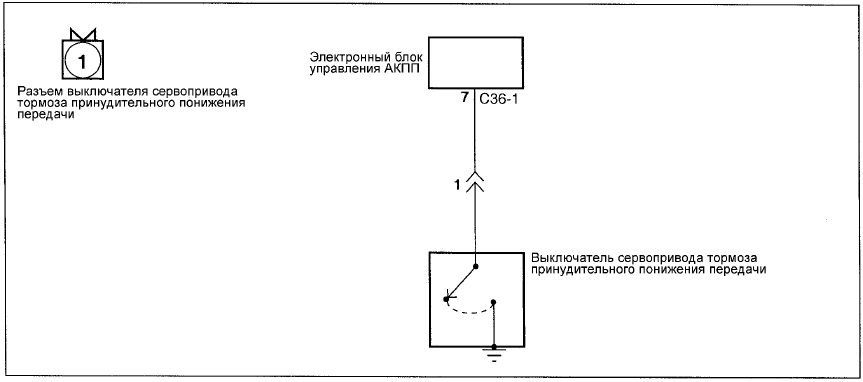

ЭЛЕКТРОСХЕМА

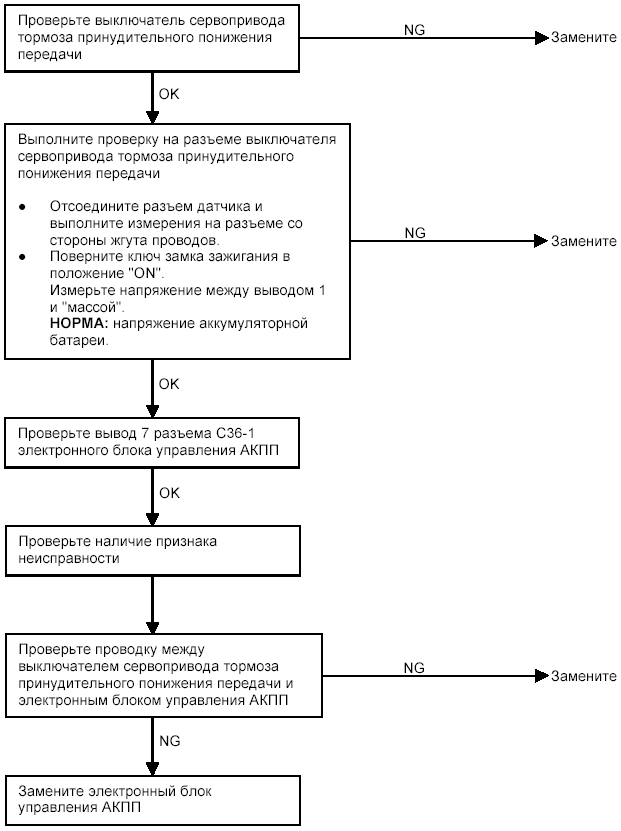

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ
