Проверка компонентов электронной системы управления АКПП

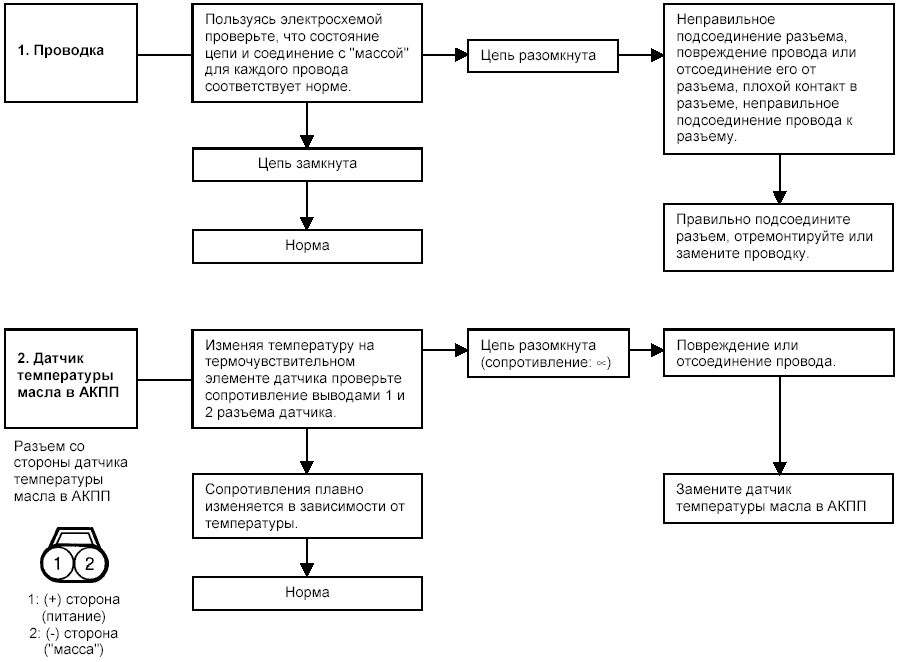

Проводка, Датчик температуры масла в АКПП

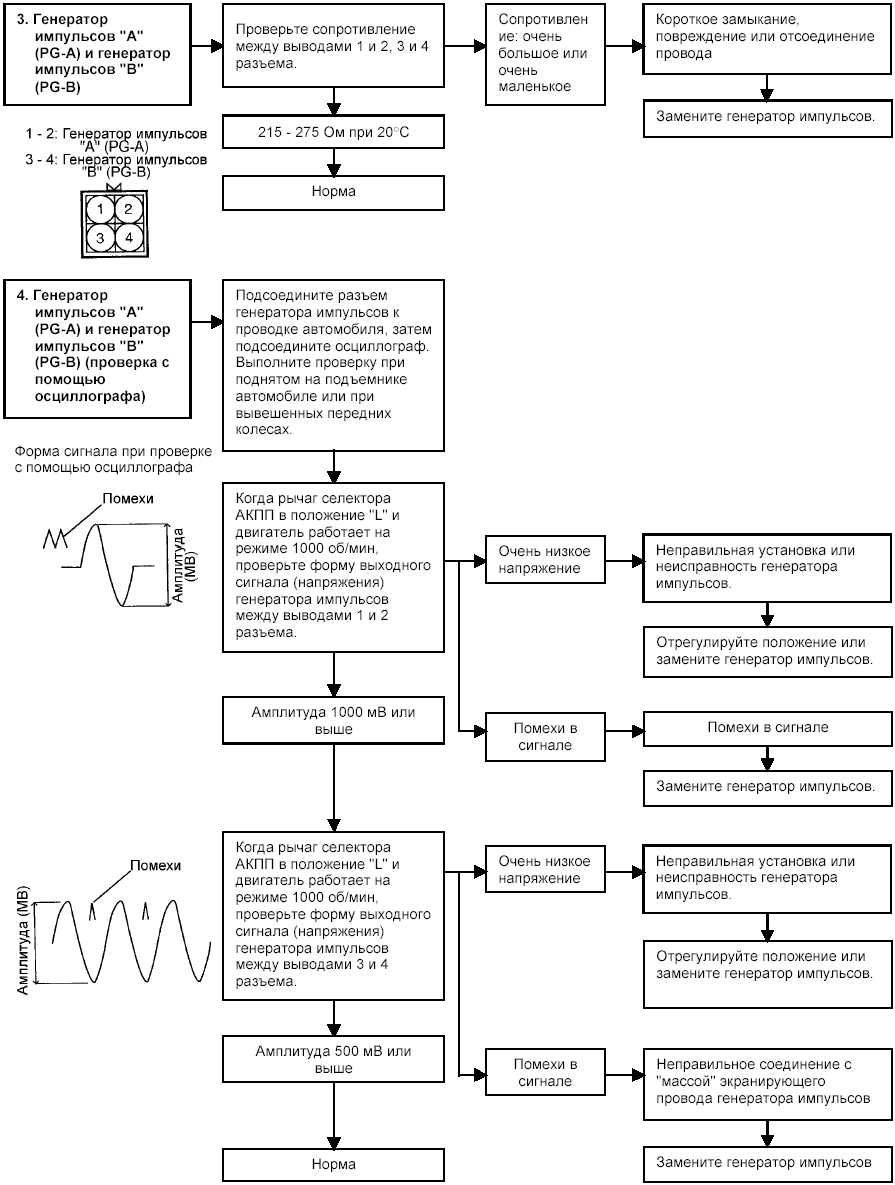

Генератор импульсов "A" (PG-A) и генератор импульсов "B" (PG-B), Генератор импульсов
"A" (PG-A) и генератор импульсов "B" (PG-B) (проверка с помощью осциллографа)

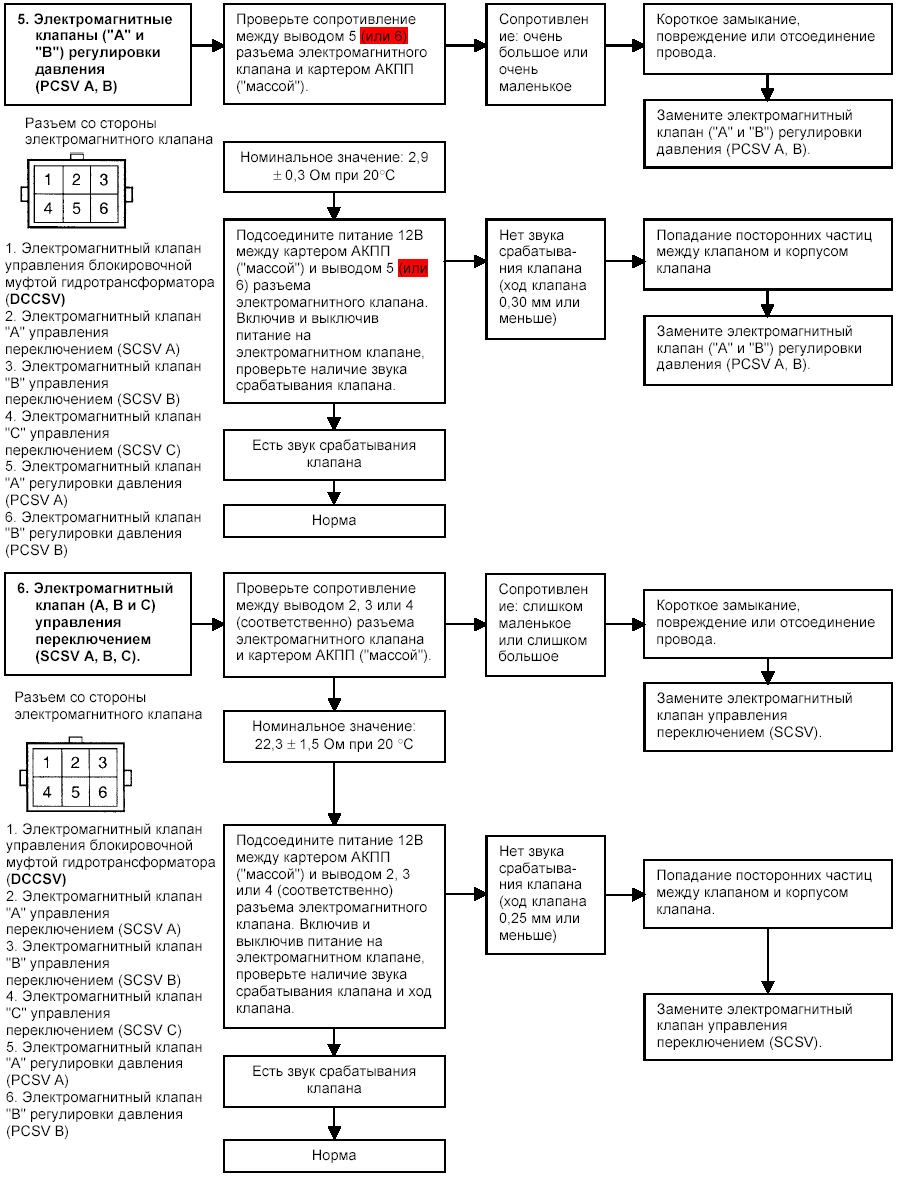

Электромагнитные клапаны ("А" и "В") регулировки давления (PCSV A, B), Электромагнитный
клапан (А, В и С) управления переключением (SCSV A, B, C).

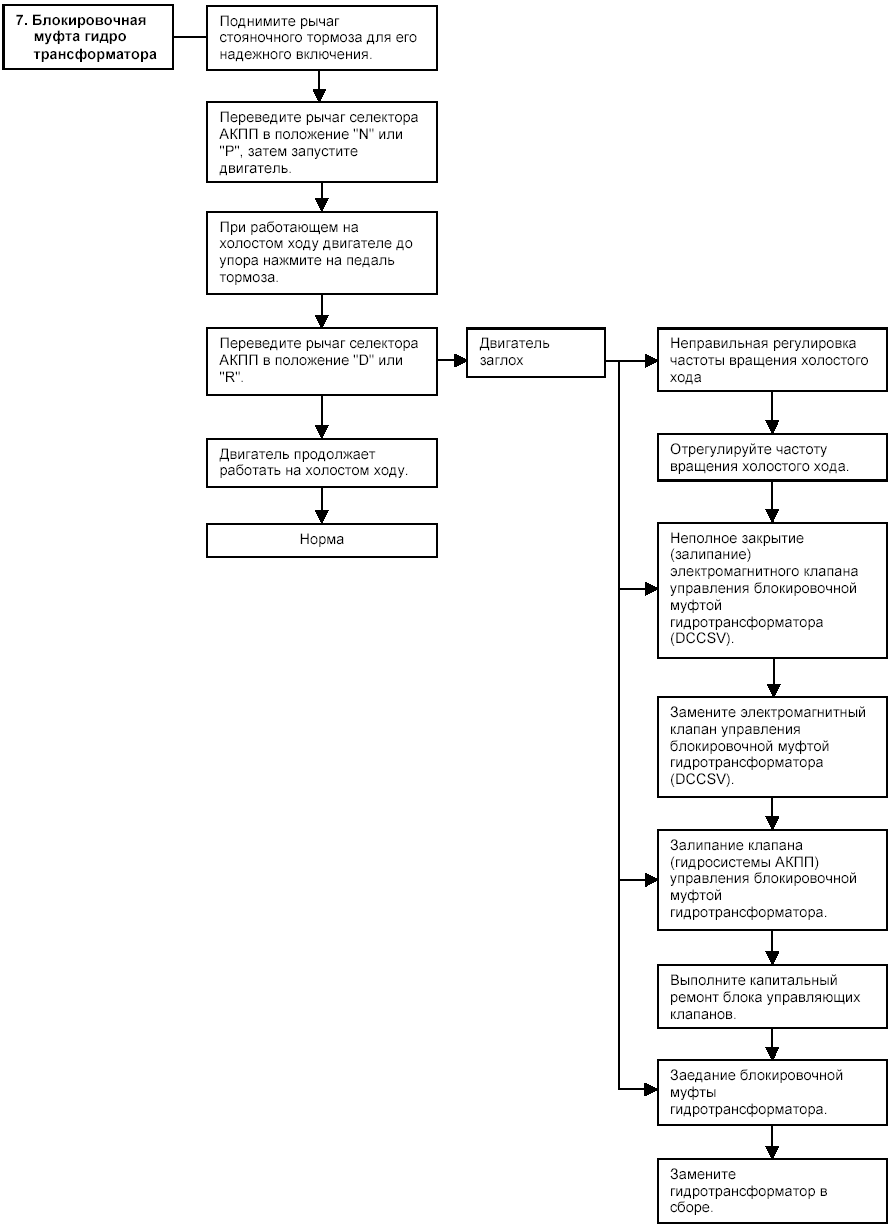

Блокировочная муфта гидро трансформатора

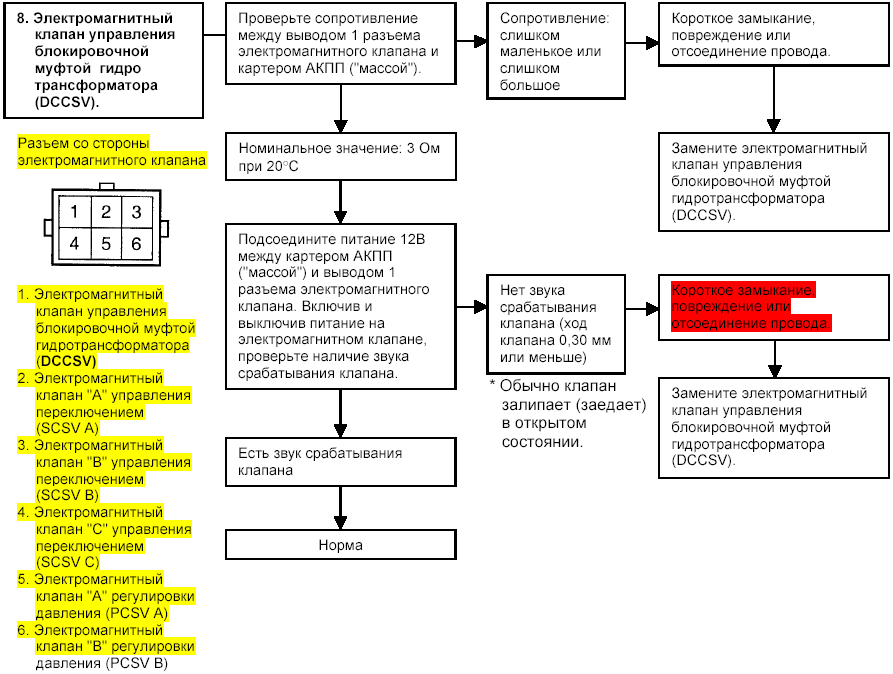

Электромагнитный клапан управления блокировочной муфтой гидро трансформатора (DCCSV).

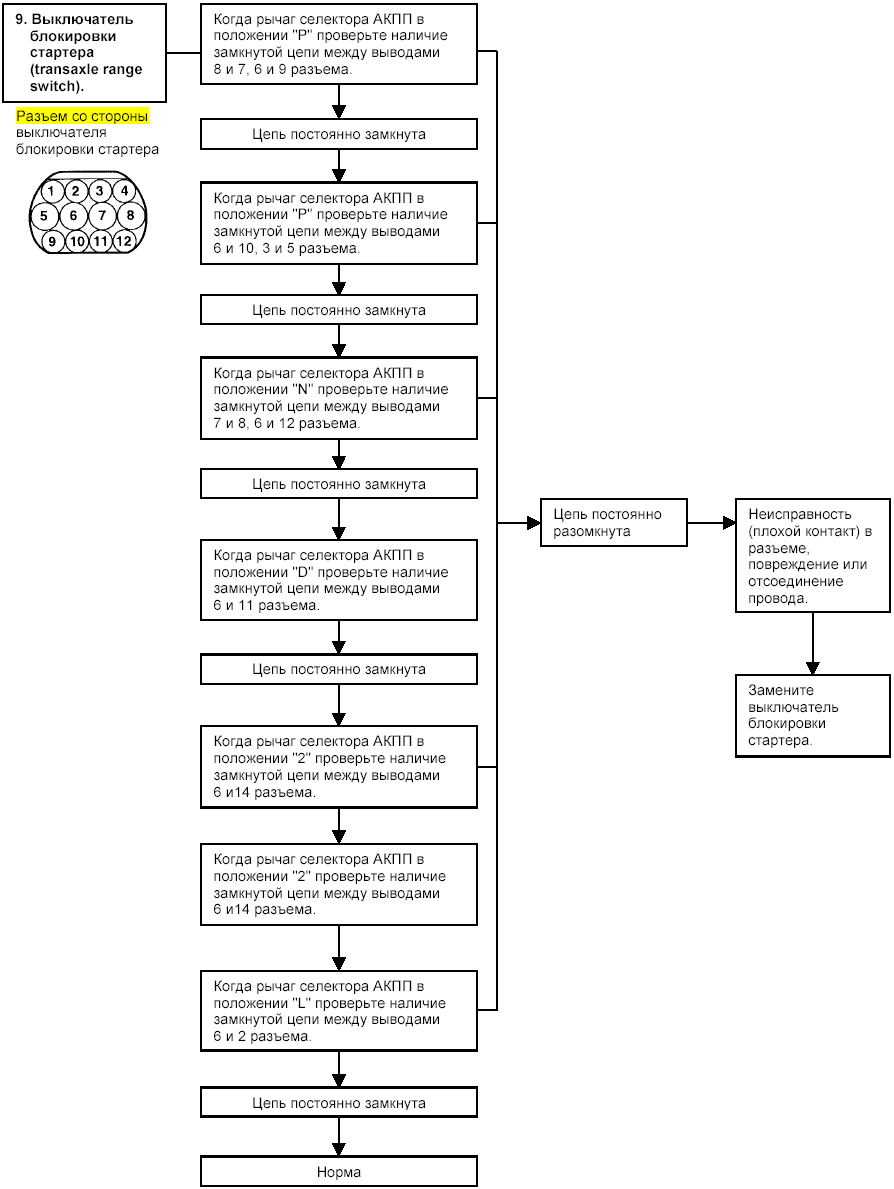

Выключатель блокировки стартера (transaxle range switch).

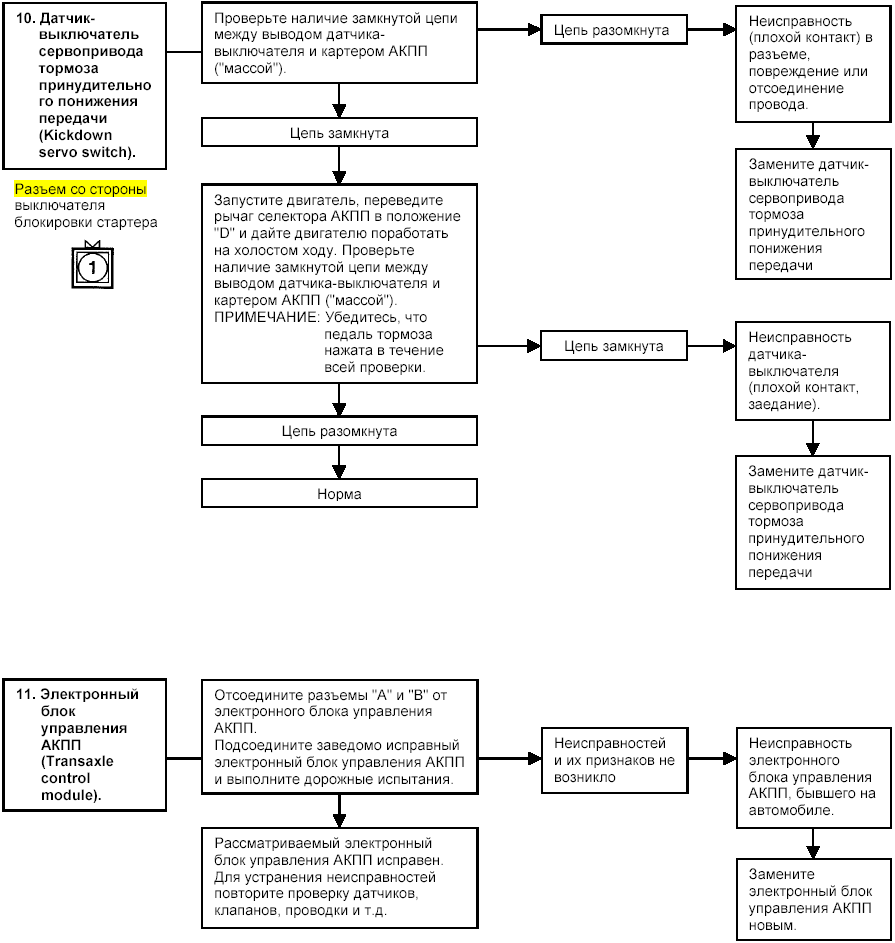

Датчик-выключатель сервопривода тормоза принудительного понижения передачи (Kickdown
servo switch), Электронный блок управления АКПП (Transaxle control module).
