Регулировка сервопривода тормоза принудительного понижения передачи

1. Полностью удалите все загрязнения и другие налипшие частицы вокруг регулировочного винта сервопривода тормоза принудительного понижения передачи.

2. Ослабьте контргайку.

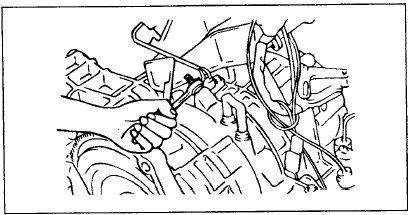

3. Повторите два раза операции затяжки регулировочного винта до момента 5 Нм и последующего ослабления.

4. После этого затяните регулировочный винт моментом затяжки 5 Нм, затем отверните

4. После этого затяните регулировочный винт моментом затяжки 5 Нм, затем отверните регулировочный винт в пределах 3 – 3 1/3 оборота.

5. Затяните контргайку указанным моментом.

Момент затяжки Контргайка: 15 - 22 Нм

ПРИМЕЧАНИЕ

Перед сборкой нанесите герметик (DC780) на центральную часть резьбы регулировочного винта.
