Механическая коробка передач в сборе

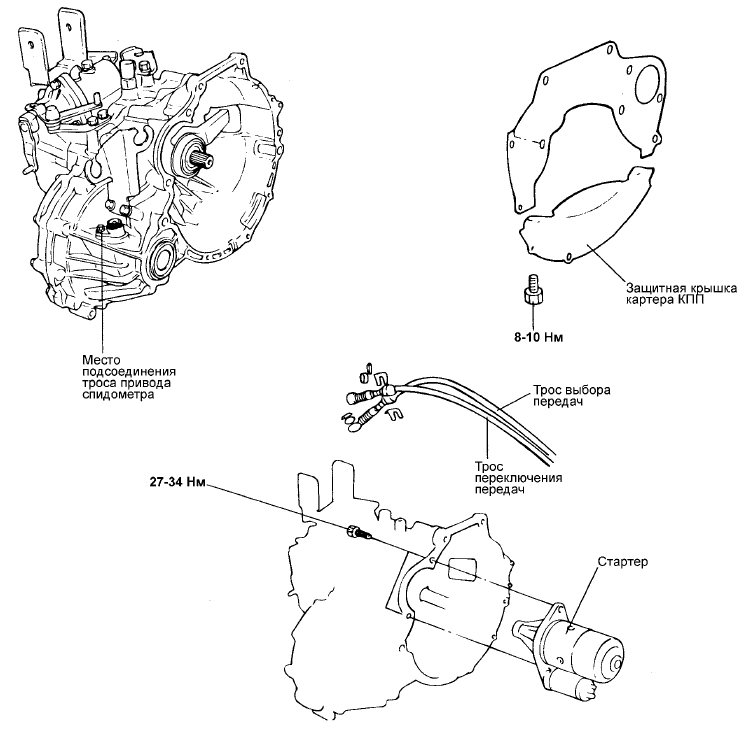

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ В СБОРЕ - КОМПОНЕНТЫ

СНЯТИЕ

1. Снимите сливную пробку и слейте масло из коробки передач.

2. Снимите рабочий цилиндр гидропривода сцепления (См. главу CH-"СЦЕПЛЕНИЕ").

3. Снимите корпус воздушного фильтра в сборе.

4. Снимите аккумуляторную батарею и ее поддон.

5. Отсоедините трос выбора передач и трос переключения передач (См. раздел "МЕХАНИЗМ

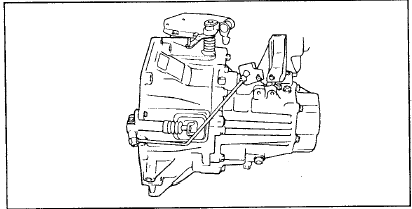

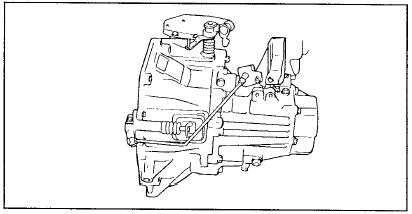

5. Отсоедините трос выбора передач и трос переключения передач (См. раздел "МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ МКПП").

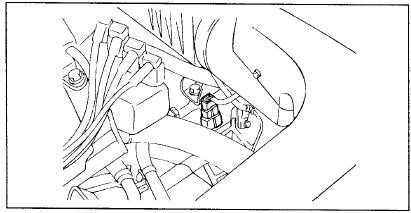

6. Отсоедините разъем выключателя фонарей заднего хода.

7. Отсоедините трос привода спидометра.

8. Отсоедините трос привода сцепления или трубку гидропривода сцепления.

9. Снимите нижний защитный кожух двигателя и боковую крышку КПП.

9. Снимите нижний защитный кожух двигателя и боковую крышку КПП.

10. Снимите переднюю и заднюю опоры двигателя в сборе.

11. Снимите левое и правое передние колеса в сборе.

12. Отверните болт крепления передней стойки подвески к поворотному кулаку.

13. Снимите валы привода колес.

14. Снимите стартер.

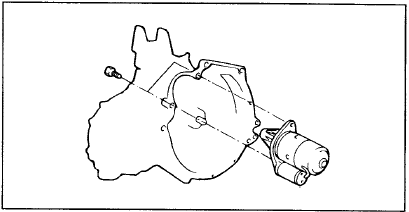

14. Снимите стартер.

15. Закрепите двигатель на специальном приспособлении (траверса 09200-38001)

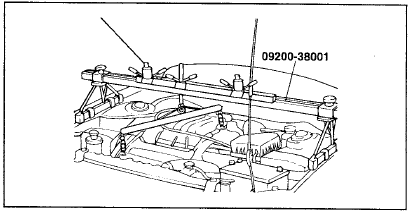

15. Закрепите двигатель на специальном приспособлении (траверса 09200-38001) за кронштейны крепления.

16. Снимите опору коробки передач (слева).

17. Отверните верхний болт крепления коробки передач.

18. Снимите защитную крышку картера КПП.

18. Снимите защитную крышку картера КПП.

19. Установите под коробку передач трансмиссионную телескопическую стойку (T/M jack).

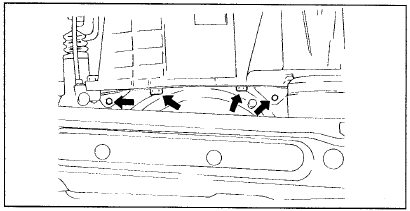

20. Отверните нижний болт крепления коробки передач.

21. Снимите кожух сцепления и ведомый диск сцепления.

22. Снимите маховик.

23. Снимите коробку передач.

23. Снимите коробку передач.

УСТАНОВКА 1. Установка деталей производится в порядке, обратном снятию.
