Нижний рычаг - снятие, установка

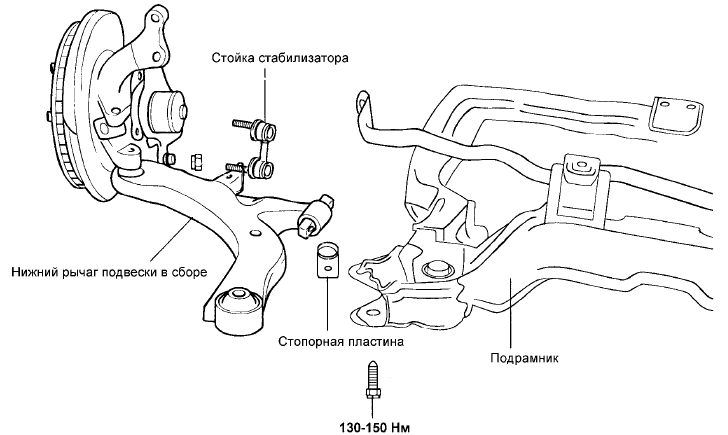

НИЖНИЙ РЫЧАГ - ДЕТАЛИ

СНЯТИЕ 1. Снимите переднее колесо.

2. Снимите шплинт, отверните гайку крепления вала привода колеса и снимите шайбу.

3. Ослабьте гайку крепления шаровой опоры нижнего рычага подвески к поворотному кулаку.

(Не отворачивайте гайку полностью).

4. Отверните два болта крепления передней стойки к поворотному кулаку (нижние).

5. Потяните ступицу колеса наружу от автомобиля и отделите от нее вал привода колеса.

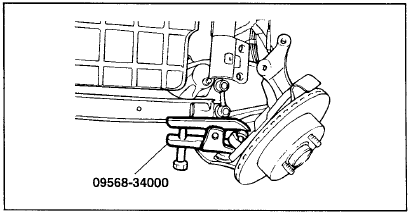

6. С помощью специального инструмента (09568-34000) отсоедините шаровую опору

6. С помощью специального инструмента (09568-34000) отсоедините шаровую опору нижнего рычага от нижнего рычага.

7. Временно установите болты крепления передней стойки к поворотному кулаку (нижние).

8. Отверните гайку крепления стойки стабилизатора.

9. Отверните два болта крепления втулок "А" и "G" нижнего рычага.

10. Снимите нижний рычаг подвескив сборе.

УСТАНОВКА

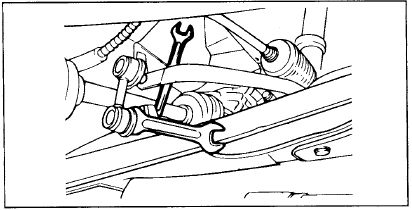

1. При затяжке крепления стойки стабилизатора удерживая шаровой шарнир от проворота

1. При затяжке крепления стойки стабилизатора удерживая шаровой шарнир от проворота гаечным ключом (14 мм), затяните самоконтрящуюся гайку.
