Насос гидроусилителя рулевого управления - сборка

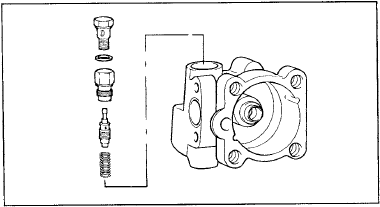

1. Установите пружину клапана, клапан регулирования расхода жидкости и штуцер

1. Установите пружину клапана, клапан регулирования расхода жидкости и штуцер в корпус насоса гидроусилителя.

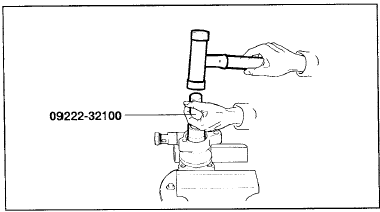

2. С помощью специального инструмента установите новый сальник в корпус насоса

2. С помощью специального инструмента установите новый сальник в корпус насоса гидроусилителя.

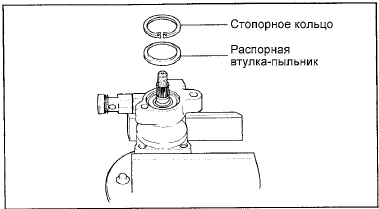

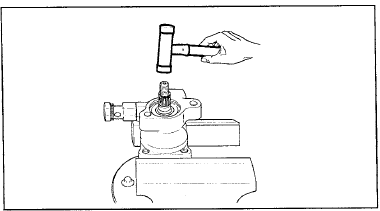

3. Вставьте вал привода насоса в сборе в корпус насоса гидроусилителя, затем

3. Вставьте вал привода насоса в сборе в корпус насоса гидроусилителя, затем установите распорную втулкупыльник и стопорное кольцо.

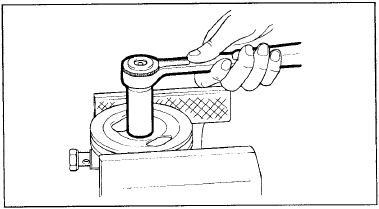

4. Установите шкив насоса гидроусилителя.

4. Установите шкив насоса гидроусилителя.

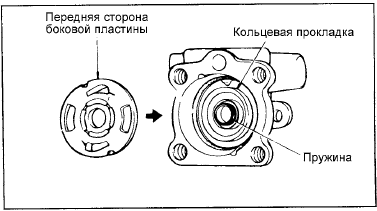

5. Установите пружину и внутреннюю кольцевую прокладку.

6. Вставьте внешнюю кольцевую прокладку в боковую пластину, затем установите

6. Вставьте внешнюю кольцевую прокладку в боковую пластину, затем установите боковую пластину в корпус насоса гидроусилителя.

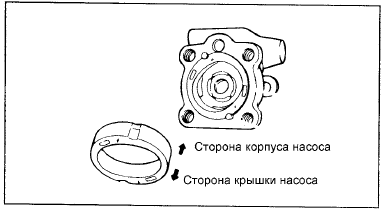

7. Установите стопорные штифты в отверстия корпуса насоса, затем установите кулачковую

7. Установите стопорные штифты в отверстия корпуса насоса, затем установите кулачковую шайбу, уделяя особое внимание правильному направлению установки.

8. Установите ротор.

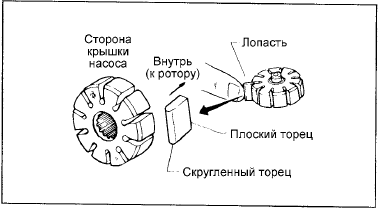

9. Установите лопасти так, чтобы их скругленные торцы были снаружи (со стороны

9. Установите лопасти так, чтобы их скругленные торцы были снаружи (со стороны кулачковой шайбы).

10. Установите прокладку и крышку насоса в сборе.

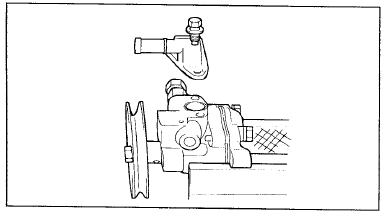

11. Установите кольцевую прокладку и соединительный фланец впускного шланга.

11. Установите кольцевую прокладку и соединительный фланец впускного шланга.
