Подогрев и охлаждение

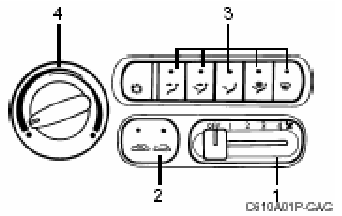

Поворотные
и нажимные кнопки

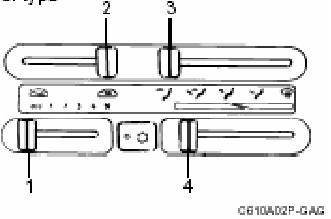

Кнопки
рычажного типа
Имеется четыре элемента управления для системы подогрева и охлаждения, а именно:
1. Регулятор скорости вентилятора Используется для включения вентилятора и выбора скорости вращения вентилятора.
2. Регулятор впускного воздуха Позволяет выбрать свежий (
) наружный воздух (Fresh) или рециркуляционный (
) внутренний воздух (Recirc).
3. Регулятор воздушного потока Регулятор воздушного потока используется, чтобы
направлять поток воздуха. Воздух может быть направлен в пол, к выпускным отверстиям
приборного щитка или ветровому стеклу. Для изображения положения воздуха используются
пять символов: Face (
) (в лицо), Bi-Level (
) (двухуровневый),
Floor (
)
(к полу), Floor-Defrost (
) (обогреватель
пола) и Defrost (
) (обогреватель).
4. Регулятор температуры Регулятор температуры используется для включения и выключения обогревателя и выбора желаемой степени обогрева.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ОБОГРЕВОМ
Для нормальной работы обогревателя передвиньте регулятор впускного воздуха в положение "Fresh", а регулятор воздушного потока в положение "Floor".
Для более быстрого нагрева установите регулятор впускного воздуха в промежуточное положение между "Fresh" и "Recirc".
Для самого быстрого нагрева регулятор должен быть в положении "Recirc".
Если стекла запотели, передвиньте регулятор воздушного потока в положение "Def" (Defroster), а регулятор воздушного потока в положение "Fresh".
Для максимального нагрева переместите регулятор температуры на "Warm".
ДВУХУРОВНЕВЫЙ НАГРЕВ
Автомобиль Hyundai оборудован средствами управления двухуровневого нагрева. Это дает возможность одновременного выхода охлаждающего воздуха из выходных отверстий приборного щитка и теплого воздуха из выпускных отверстий пола.
Чтобы воспользоваться этой характеристикой:
• Установить регулятор впускного воздуха в положение "Fresh".
• Установить регулятор воздушного потока в положение "Bi-Level".
• Установить регулятор температуры между "Cool" и "Warm".
ВЕНТИЛЯЦИЯ
Чтобы воспользоваться вентиляционной системой:
• Установить регулятор впускного воздуха в положение "Fresh".
• Чтобы направить впускной воздух к выпускным отверстиям приборного щитка, установить регулятор воздушного потока в положение "Face".
• Установить регулятор скорости вращения вентилятора на желаемую скорость.
• Установить регулятор температуры между "Cool" и "Warm".
