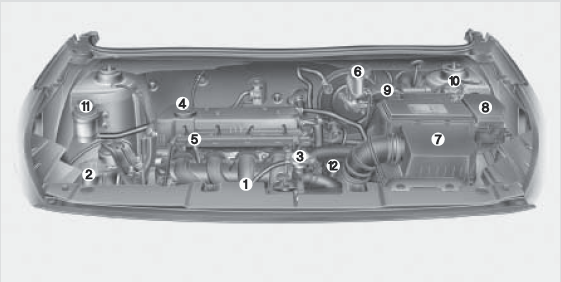

Моторный отсек
1. Расширительный бачок для жидкости системы охлаждения
2. Бачок омывателя ветрового стекла
3. Крышка радиатора
4. Крышка маслоналивной горловины двигателя
5. Маслоизмерительный щуп двигателя
6. Бачок тормозной жидкости/ жидкости привода сцепления*
7. Воздухоочиститель
8. Блок плавких предохранителей
9. Положительный вывод аккумуляторной батареи
10. Отрицательный вывод аккумуляторной батареи
11. Бачок для жидкости усилителя рулевого управления
12. Щуп-указатель уровня жидкости в автоматической коробке передач*
*: при наличии
