Описание панели плавких предохранителей и реле

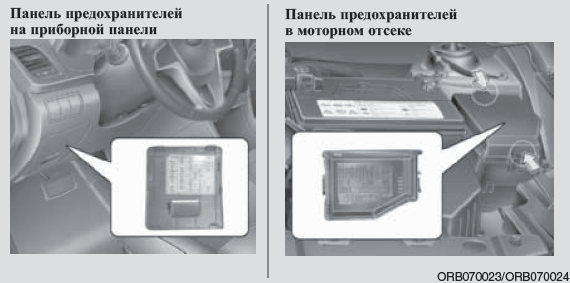

Под крышкой панели плавких предохранителей и реле находится табличка с наименованиями предохранителей/реле и значениями их номинальных токов.

К СВЕДЕНИЮ

К СВЕДЕНИЮ

Отдельные пункты описания панели предохранителей могут быть неприменимы к вашему автомобилю. Описание является полным на момент издания. При проверке панели предохранителей своего автомобиля используйте табличку, расположенную на его корпусе.

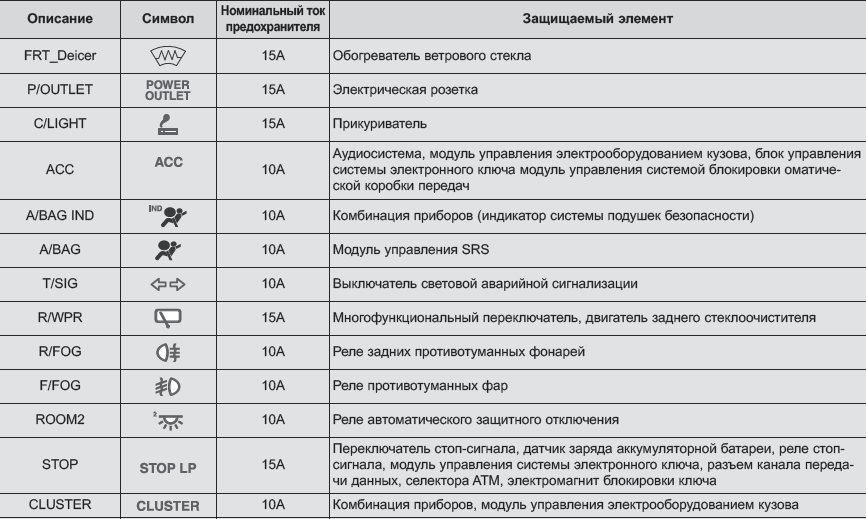

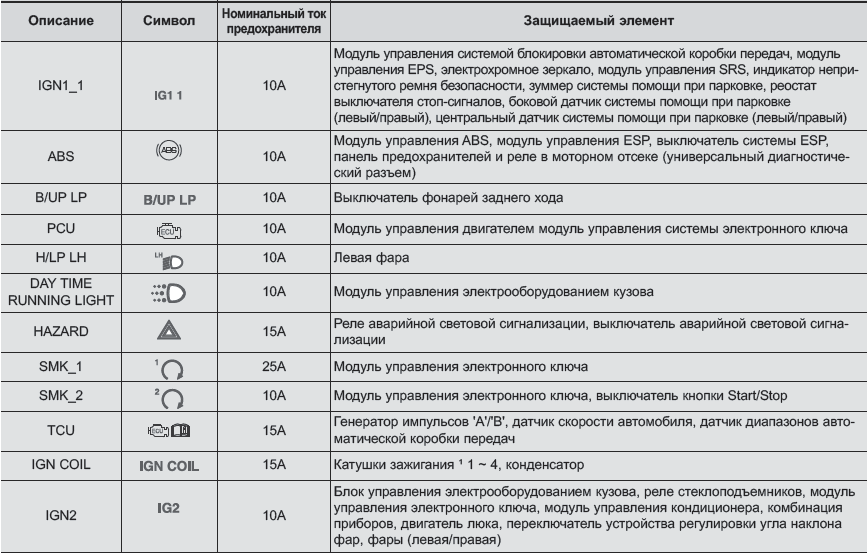

Приборная панель (панель предохранителей со стороны водителя)

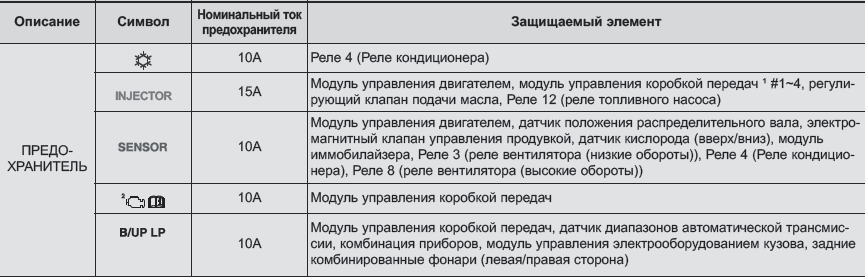

Панель плавких предохранителей в моторном отсеке

Панель плавких предохранителей в моторном отсеке
