Воздушный фильтр (ACL)

Воздушный фильтр (ACL)
Воздушный фильтр (ACL)

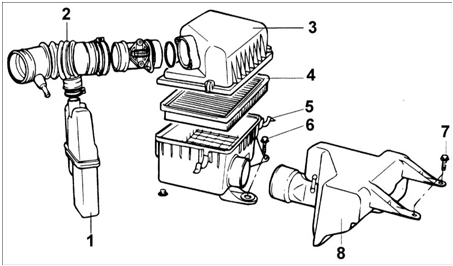

1 – резонансная камера;
2 – впускной воздушный патрубок;
3 – крышка;
4 – фильтрующий элемент воздушного фильтра;
5 – корпус воздушного фильтра;
6 – болт, 8–10 Н•м;
7 – болт, 4–6 Н•м;
8 – резонансная камера.
