Проверка

Пружина клапана

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осмотрите каждую пружину клапана на отсутствие трещин и повреждений.
2. Измерьте длину пружины в свободном состоянии. Установите пружину на плоскую горизонтальную поверхность и измерьте отклонение верхней части пружины от вертикальной плоскости.
Длина пружины в свободном состоянии: 42,03 мм
Длина пружины под нагрузкой 24,7 кг: 34,5 мм
Предельно допустимое отклонение пружины от вертикальной плоскости – не более 1,5°

Направляющие втулки клапана

Проверьте зазор между стержнем и направляющей клапана. Если зазор превышает предельно

Проверьте зазор между стержнем и направляющей клапана. Если зазор превышает предельно допустимое значение, замените направляющую втулку клапана на втулку увеличенного ремонтного размера.

Зазор между стержнем и направляющей втулкой клапана:

Впускные клапана: 0,03–0,06 мм

Выпускные клапана: 0,035–0,065 мм

Предельно допустимый зазор между стержнем и направляющей втулкой клапана:

Впускные клапана: 0,1 мм

Выпускные клапана: 0,15 мм

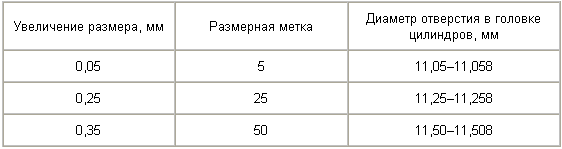

Увеличенные размеры направляющей втулки клапана

Седло клапана
