Катушки зажигания

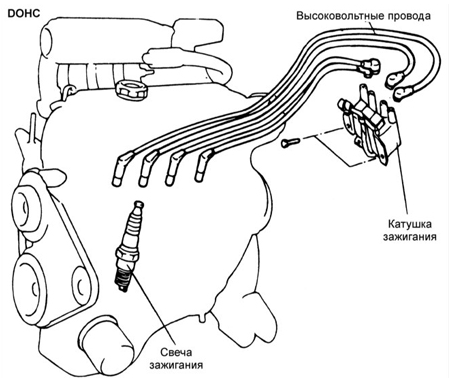

Катушка зажигания

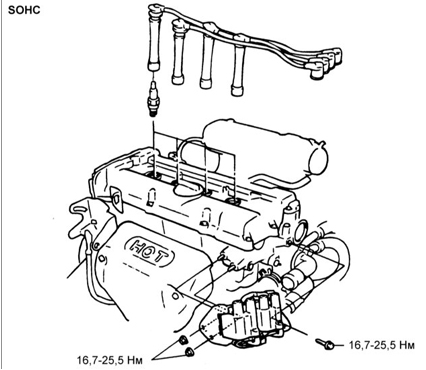

Катушка зажигания

Катушка зажигания
Катушка зажигания

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите плавкий предохранитель зажигания (30 А).
2. Снимите крышку головки цилиндров.
3. Отсоедините разъемы и высоковольтные провода от катушки зажигания.
4. Выверните болты крепления катушки зажигания и снимите ее с автомобиля.

5. Установка проводится в последовательности, обратной снятию.

5. Установка проводится в последовательности, обратной снятию.
