Нижний рычаг передней подвески

Нижний рычаг передней подвески
Нижний рычаг передней подвески

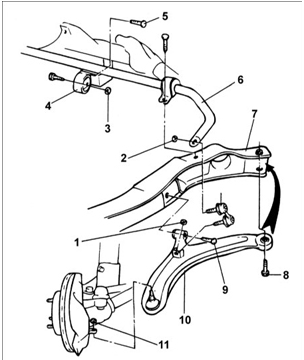

1 – гайка, 35–45 Н•м;
2 – гайка, 35–45 Н•м;
3 – гайка, 45–60 Н•м;
4 – задняя опора двигателя;
5 – болт, 30–40 Н•м;
6 – стабилизатор поперечной устойчивости;
7 – нижняя рама;
8 – болт, 95–120 Н•м;
9 – болт, 95–120 Н•м;
10 – нижний рычаг передней подвески;
11 – гайка, 60–72 Н•м.
