Шланги усилителя рулевого управления

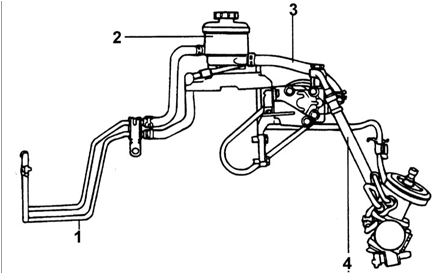

Шланги усилителя рулевого управления
1 – возвратный шланг;
2 – бачок;
3 – всасывающий шланг;
4 – напорный шланг.
Снятие возвратного шланга
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Слейте жидкость из гидравлического привода усилителя рулевого управления.
2. Отсоедините возвратный шланг от бачка.
3. Снимите зажим, крепящий возвратный шланг к кузову автомобиля.
4. Отсоедините возвратный шланг от рулевой передачи.
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте шланг на отсутствие повреждений или ухудшения его состояния.
2. Убедитесь, что между шлангом и другими элементами отсутствует натяжение.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
Установка проводится в последовательности обратной снятию с учетом требуемых моментов затяжки.
