Наружное зеркало заднего вида

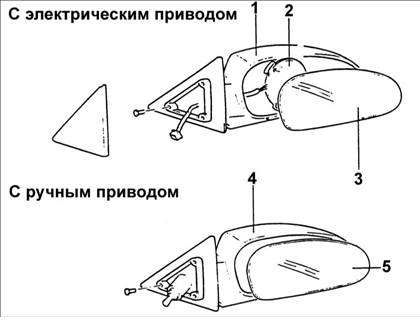

Наружное зеркало заднего вида
1 – корпус;
2 – электрический привод зеркала;
3 – стекло зеркала;
4 – корпус;
5 – стекло зеркала.
Снятие и установка
Предупреждение
Для того, чтобы не поранить руки при снятии стекла зеркала, одевайте перчатки.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вставьте кончик лезвия плоской отвертки между стеклом зеркала и корпусом и,
действуя отверткой, как рычагом, снимите стекло зеркала.
Предупреждение
Для исключения повреждений оберните лезвие отвертки слоем ткани.
2. Снимите электрический привод зеркала из корпуса зеркала.
3. Установка проводится в последовательности, обратной снятию.
