Центральная консоль

Центральная консоль
Центральная консоль

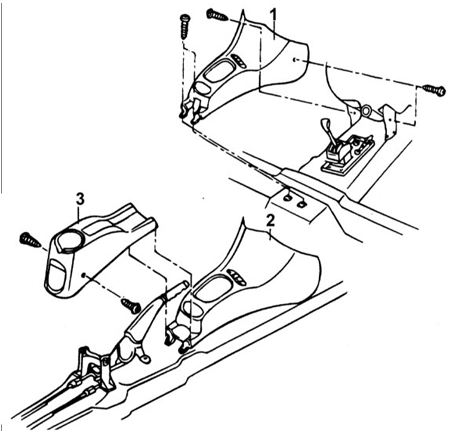

1 – передняя консоль;
2 – передняя консоль;
3 – задняя консоль.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните винты и снимите заднюю консоль.

1. Выверните винты и снимите заднюю консоль.
2. Снимите рычаг переключения передач.

3. Выверните винты, снимите переднюю консоль и отсоедините электрические разъемы.

3. Выверните винты, снимите переднюю консоль и отсоедините электрические разъемы.
4. Установка проводится в последовательности, обратной снятию.
