Внутренняя обивка салона

Внутренняя обивка салона

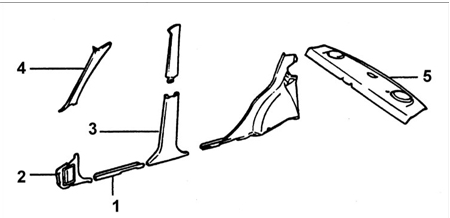

Внутренняя обивка салона

1 – накладка порога;
2 – нижняя обивка передней стойки;
3 – нижняя обивка средней стойки;
4 – верхняя обивка передней стойки;
5 – задняя полка.

Снятие

Обивка передней стойки

ПОРЯДОК ВЫПОЛНЕНИЯ

Отверткой снимите верхнюю обивку передней стойки.

Отверткой снимите верхнюю обивку передней стойки.

Накладка порога

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните винты крепления накладки порога.

2. Снимите накладку порога.

2. Снимите накладку порога.

Обивка средней стойки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите нижнюю обивку средней стойки.
2. Выверните болт верхнего крепления переднего ремня безопасности.

3. Лезвием плоской отвертки снимите верхнюю обивку средней стойки.

3. Лезвием плоской отвертки снимите верхнюю обивку средней стойки.

Нижняя обивка передней стойки

ПОРЯДОК ВЫПОЛНЕНИЯ

Выверните винты и снимите нижнюю обивку передней стойки.

Выверните винты и снимите нижнюю обивку передней стойки.

Обивка задней стойки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните болт крепления заднего сидения.
2. Снимите обивку четверти.

3. Лезвием плоской отвертки снимите верхнюю обивку задней стойки.

3. Лезвием плоской отвертки снимите верхнюю обивку задней стойки.
