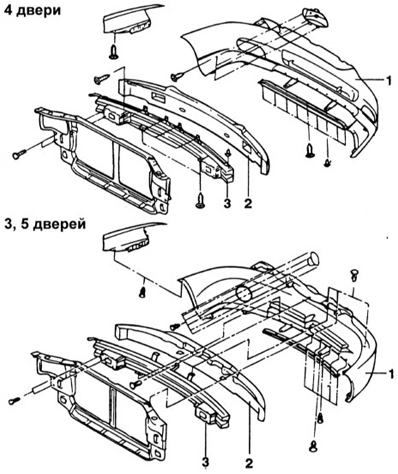

Передний бампер

Передний бампер
Передний бампер

1 – накладка бампера;
2 – поглотитель энергии;
3 – усилитель бампера.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите кронштейн.

1. Снимите кронштейн.

2. Снимите фару.

2. Снимите фару.
3. Снимите держатели и выверните гайки крепления усилителя бампера.

4. Поднимите автомобиль и выверните винты крепления нижней части усилителя бампера.

4. Поднимите автомобиль и выверните винты крепления нижней части усилителя бампера.

5. Выверните болты крепления опоры бампера.

5. Выверните болты крепления опоры бампера.
6. Установка проводится в последовательности, обратной снятию.
