Электрическая схема системы зарядки
Hyundai Accent / Инструкция по эксплуатации автомобиля Hyundai Accent / Электросхемы / Электрическая схема системы зарядки

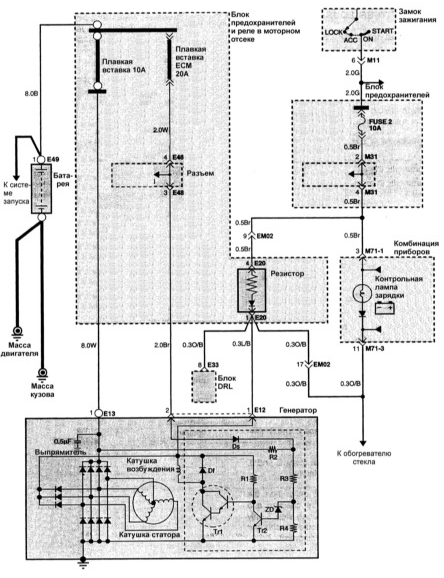

Электрическая схема системы зарядки
