Электросхема системы зарядки
Hyundai Elantra / Руководство по ремонту и техническому обслуживанию автомобиля Hyundai Elantra / Электрооборудование двигателя / Электросхема системы зарядки

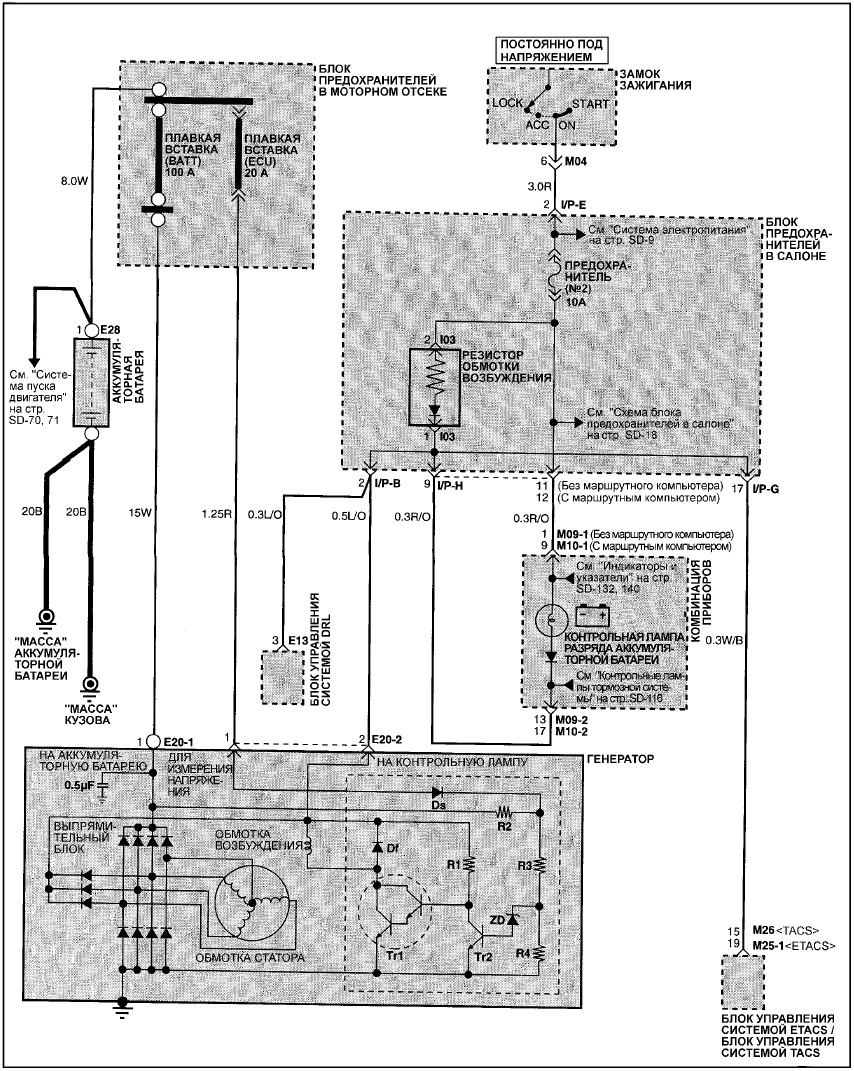

ЭЛЕКТРОСХЕМА СИСТЕМЫ ЗАРЯДКИ
