Генератор - снятие

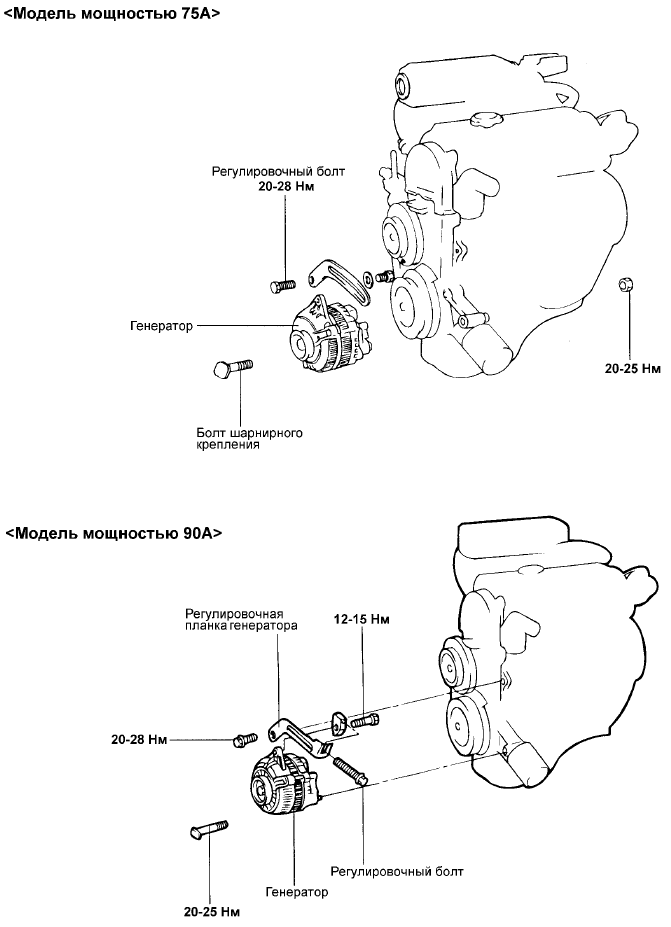

ГЕНЕРАТОР - КОМПОНЕНТЫ

СНЯТИЕ

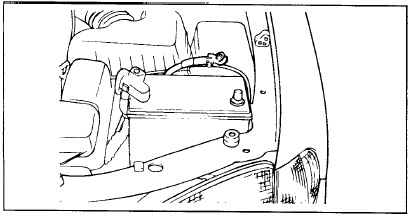

1. Отсоедините провод от отрицательной (-) клеммы аккумуляторной батареи. Отсоедините

1. Отсоедините провод от отрицательной (-) клеммы аккумуляторной батареи. Отсоедините разъем вентилятора радиатора и разъем вентилятора конденсора кондиционера.

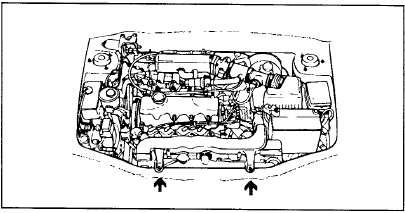

2. Отверните болты крепления опор радиатора.

2. Отверните болты крепления опор радиатора.

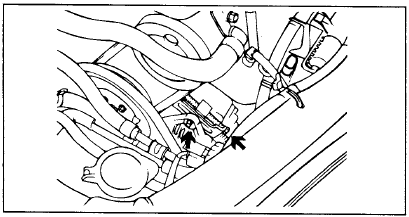

3. Ослабьте регулировочный болт на регулировочной планке генератора и снимите

3. Ослабьте регулировочный болт на регулировочной планке генератора и снимите стопорный болт.

Затем поднимите автомобиль.

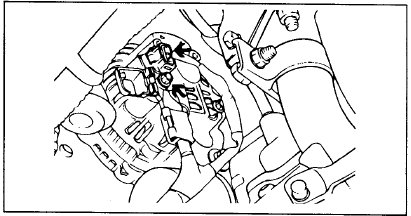

4. Отсоедините разъем генератора и отсоедините провод от вывода "В" генератора.

4. Отсоедините разъем генератора и отсоедините провод от вывода "В" генератора.

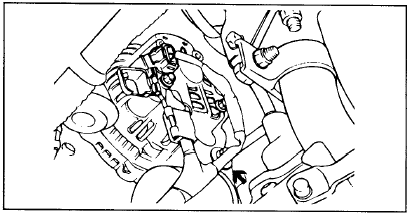

5. Снимите ремень привода генератора. Отверните гайку и болт шарнирного крепления

5. Снимите ремень привода генератора. Отверните гайку и болт шарнирного крепления генератора.

Затем приподнимите радиатор и снимите генератор в сборе.

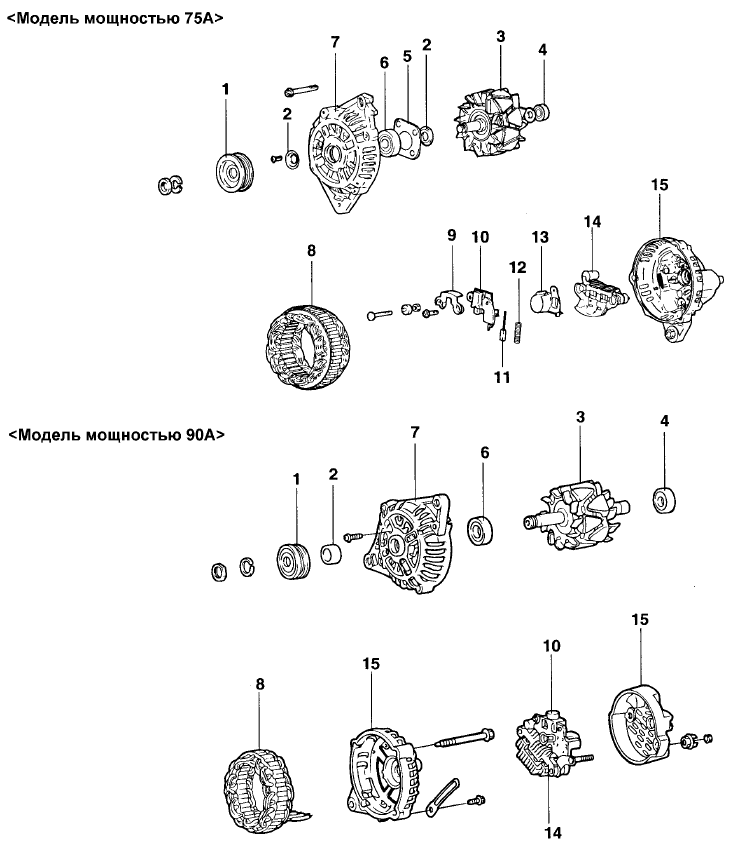

КОМПОНЕНТЫ

1. Шкив

2. Уплотнительное кольцо

3. Ротор в сборе

4. Задний подшипник

5. Держатель подшипника

6. Передний кронштейн генератора

7. Передняя крышка

8. Статор

9. Планка

10. Регулятор напряжения и щеткодержатель

11. Щетка

12. Пружина щетки

13. Пылезащитное кольцо

14. Выпрямительный блок

15. Задний кронштейн генератора
