Датчик положения коленчатого вала (СКР SENSOR)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (СКР SENSOR)
ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (СКР SENSOR)

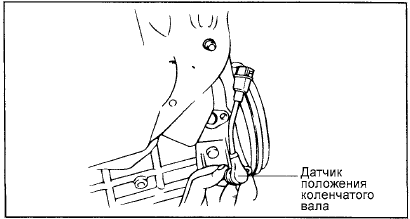

Датчик положения коленчатого вала (магнитоиндуктивного типа) состоит из магнита и катушки, расположенных около маховика двигателя. На основе сигналов (импульсов напряжения) датчика положения коленчатого вала электронный блок управления двигателем определяет частоту вращения коленчатого вала двигателя (обороты) и расположение кривошипов коленчатого вала.

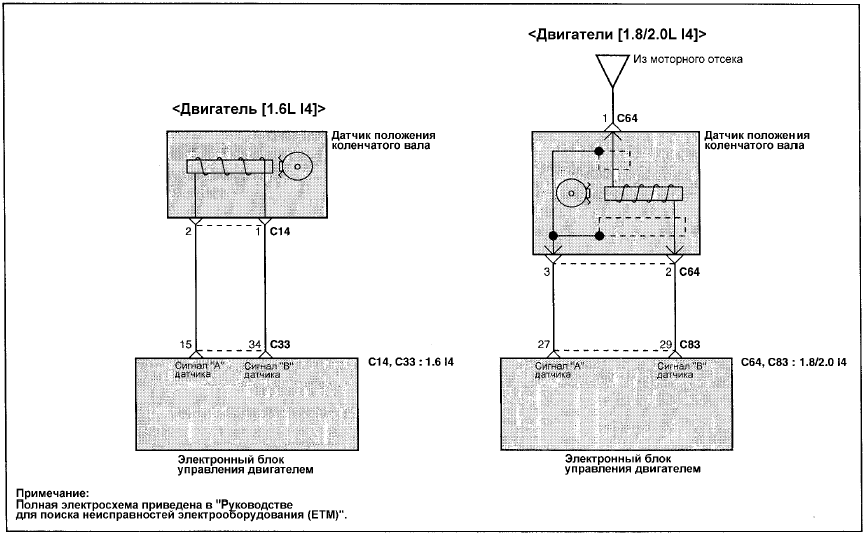

ЭЛЕКТРОСХЕМА - ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (СКР SENSOR)

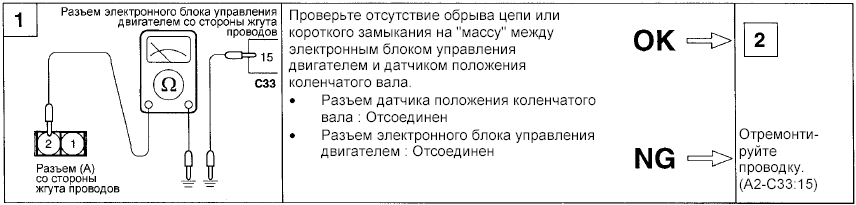

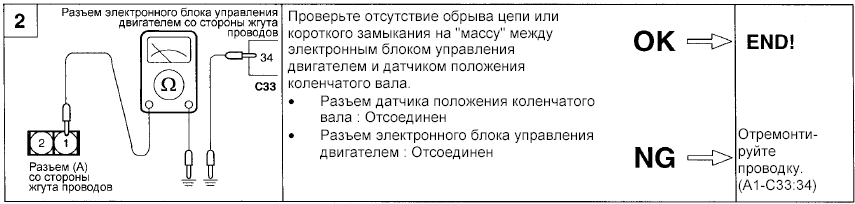

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ (ДЛЯ ДВИГАТЕЛЯ [1.6L I4])

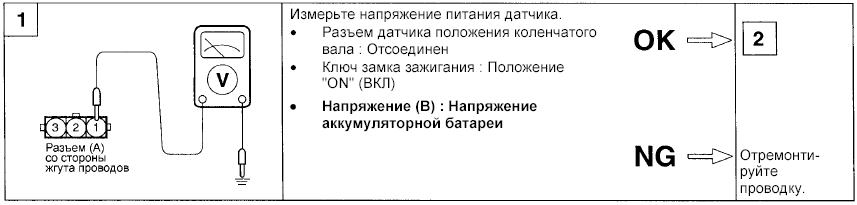

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ (ДЛЯ ДВИГАТЕЛЕЙ [1.8/2.0L I4])

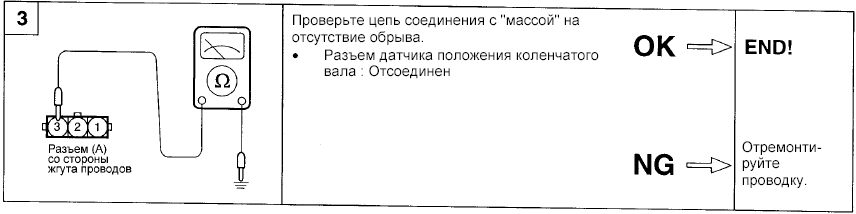

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ (ДЛЯ ДВИГАТЕЛЕЙ [1.8/2.0L I4])

ПРОВЕРКА ДАТЧИКА (ДЛЯ ДВИГАТЕЛЯ [1.6L I4])

ПРОВЕРКА ДАТЧИКА (ДЛЯ ДВИГАТЕЛЯ [1.6L I4])

1. Отсоедините разъем датчика положения коленчатого вала.

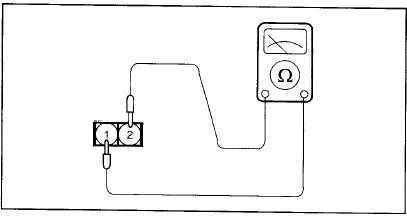

2. Измерьте сопротивление между выводами 1 и 2 датчика.

Номинальное значение : 0,486 - 0,594 кОм при 20 °С

3. Если измеренное сопротивление не соответствует номинальному значению, то замените

3. Если измеренное сопротивление не соответствует номинальному значению, то замените датчик.

Номинальное значение Зазор между зубом ротора датчика и наконечником датчика : 0,5 - 1,5 мм Момент затяжки Датчик положения коленчатого вала : 9 - 11 Нм
