Проверка форсунок

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ФОРСУНКИ

С помощью тестера HI-SCAN (Pro):

• Последовательно принудительно включайте форсунки.

• Проверьте длительность сигнала открытия форсунки.

ПРОВЕРКА ЗВУКА РАБОТАЮЩЕЙ ФОРСУНКИ

ПРОВЕРКА ЗВУКА РАБОТАЮЩЕЙ ФОРСУНКИ

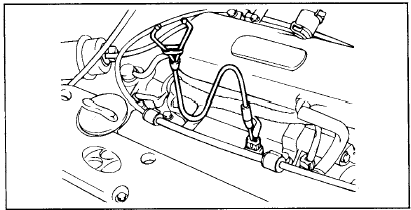

1. С помощью фонендоскопа проверьте работу форсунки (наличие характерных скрипящих звуков) когда двигатель работает на режиме холостого хода.

Проверьте, что при увеличении частоты вращения коленчатого вала двигателя частота срабатывания форсунки также увеличивается.

ПРИМЕЧАНИЕ

Не перепутайте звук срабатывания проверяемой форсунки со звуком срабатывания рядом стоящей форсунки, передаваемый через топливный коллектор, особенно если проверяемая форсунка не работает.

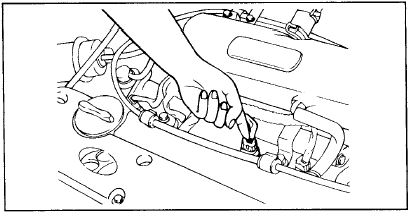

2. Если фонендоскоп не доступен, то проверьте работу форсунки на ощупь пальцем.

2. Если фонендоскоп не доступен, то проверьте работу форсунки на ощупь пальцем.

Если вибрации от срабатывания форсунки не ощущается, то проверьте разъем жгута проводов, форсунку или наличие управляющего импульса от электронного блока управления двигателем.

ПРОВЕРКА СОПРОТИВЛЕНИЯ МЕЖДУ ВЫВОДАМИ (СОПРОТИВЛЕНИЯ ОБМОТКИ ЭЛЕКТРОМАГНИТНОГО

ПРОВЕРКА СОПРОТИВЛЕНИЯ МЕЖДУ ВЫВОДАМИ (СОПРОТИВЛЕНИЯ ОБМОТКИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ФОРСУНКИ)

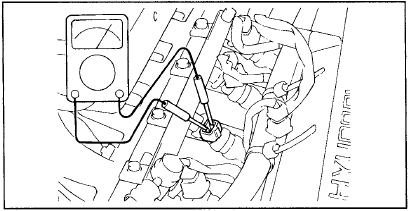

1. Отсоедините разъем проверяемой форсунки и измерьте сопротивление между выводами разъема.

Номинальное значение : 15,9 ± 0,35 Ом при 20 °С 2. Надежно подсоедините разъем форсунки.
