Управляющее реле двигателя (MFI CONTROL RELAY)

Когда зажигания включено (положение ключа замка зажигания "ON") питание от аккумуляторной батареи подается на электронный блок управления двигателем, форсунки, датчик абсолютного давления во впускном коллекторе и т.д.

Когда ключ замка зажигания находится в положении "ON" (ВКЛ), ток течет от замка зажигания через обмотку управляющего реле двигателя на "массу".

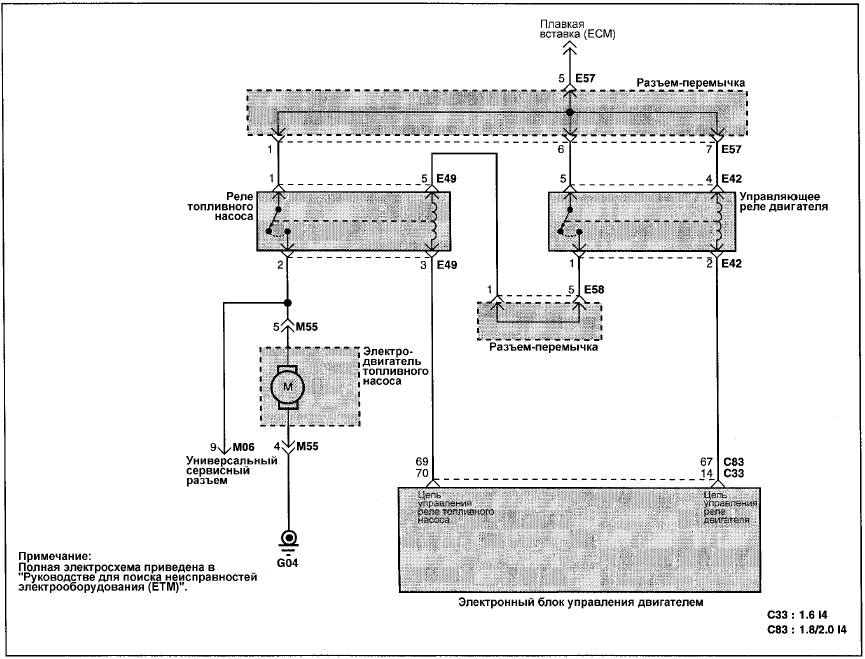

ЭЛЕКТРОСХЕМА - УПРАВЛЯЮЩЕЕ РЕЛЕ ДВИГАТЕЛЯ (MFI CONTROL RELAY)

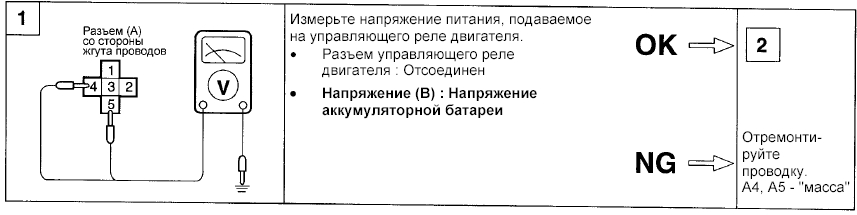

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

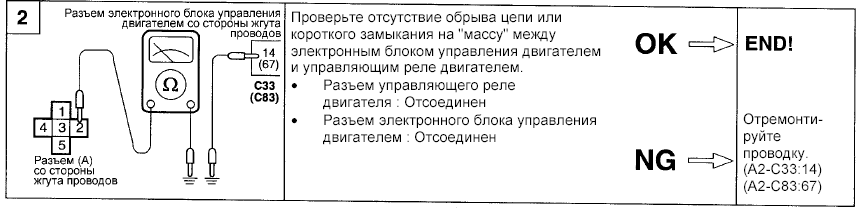

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

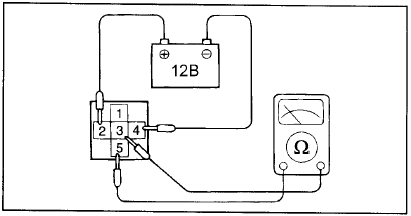

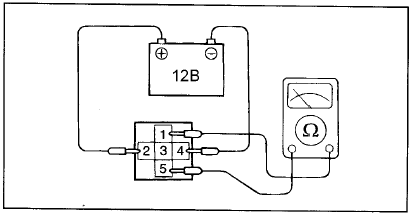

ПРОВЕРКА УПРАВЛЯЮЩЕГО РЕЛЕ ДВИГАТЕЛЯ 1. Проверьте состояние цепи между выводами 5 (+) и 1 (−), затем 5 (+) и 3 (−) реле при наличии и отсутствии питания между выводами 2 (+) и 4 (−).

Обмотка реле (между выводами 5 и 1) Состояние цепи Когда питания отсутствует Разомкнута Когда питание подается Замкнута

Обмотка реле (между выводами 5 и 3) Состояние цепи Когда питания отсутствует Разомкнута Когда питание подается Замкнута

2. Замените управляющее реле двигателя, если оно неисправно.

2. Замените управляющее реле двигателя, если оно неисправно.
